2005 Mazda3 Double Din + Yol Bilgi Ekranı Çözümü

Bu konuda 24 ileti var

Mazda 3 double din + yol bilgi ekranı montajı;

Tarih:17.04.2011

Yer: ADANA

Bu hafta sonu kardeşimin Mazda 3'üne double din ve kafalık monitörlerini montajladık.Mazda'larda yol bilgi , radyo bilgi ve dijital klimanın bilgilerini gösteren küçükl bir lcd ekran var malesef ki bu ekran sürücüsü 2005 modellerde  orjinal teybin kendi içerisinde entegre edilmiş.Mazda sahipleri bu ekranı kaybetme sıkıntısı yüzünden piyasada orjinal boyutta double din cihazlar olmasına rağmen pek yanaşmıyorlar.İşe eski cd çaları dağıtmakla başladık, karşımıza dikey ve yatay 2 kart devresi çıktı

bu haliyle montajlamak veya biryerlere sığdırmak oldukça güç olacağından bu kartları birbirinden ayırdık. Daha sonra iki kart arasında ki terminal geçişlerini HDD kablosu ile köprüleyip lcd ekran soketinden (12 pin) lcd ekrana kadar 1 metre uzattık (Hdd kablo yine) . Gerisi resimlerde  :)

1.Resim Orjinal cd çaların kartlarından LCD bilgi ekranına alacağımız kabloların montajı.

3.Resim Orjinal Cd çalardan bilgi ekranına kabloların uzatılışı.

4.Resim Heryer param parça :) Tesisat için dağıttık

5.Resim kablolama

6.Resim Kablolara yapılan ilave bağlantıların nemden dolayı ileride  oluşacak korozyona tedbir için özel izole ediyoruz.

7.Resim Tesisat toparlanıyor

8.Resim  Ses yapmaması için bakkaldan aldığımız sünger kesilip soketlere ve kablolara sarılıyor.

11.Resim Kafalık monitörleri için teisat hazırlığı

12.Resim Kafalık testi ok.  :) Yüzler mutlu

14.Resim Geri Vites kamerası tesisatı çekimi

15.Resim Kameramız ok

18.Resim Yol bilgi ve gerivites kamerası testi ok.

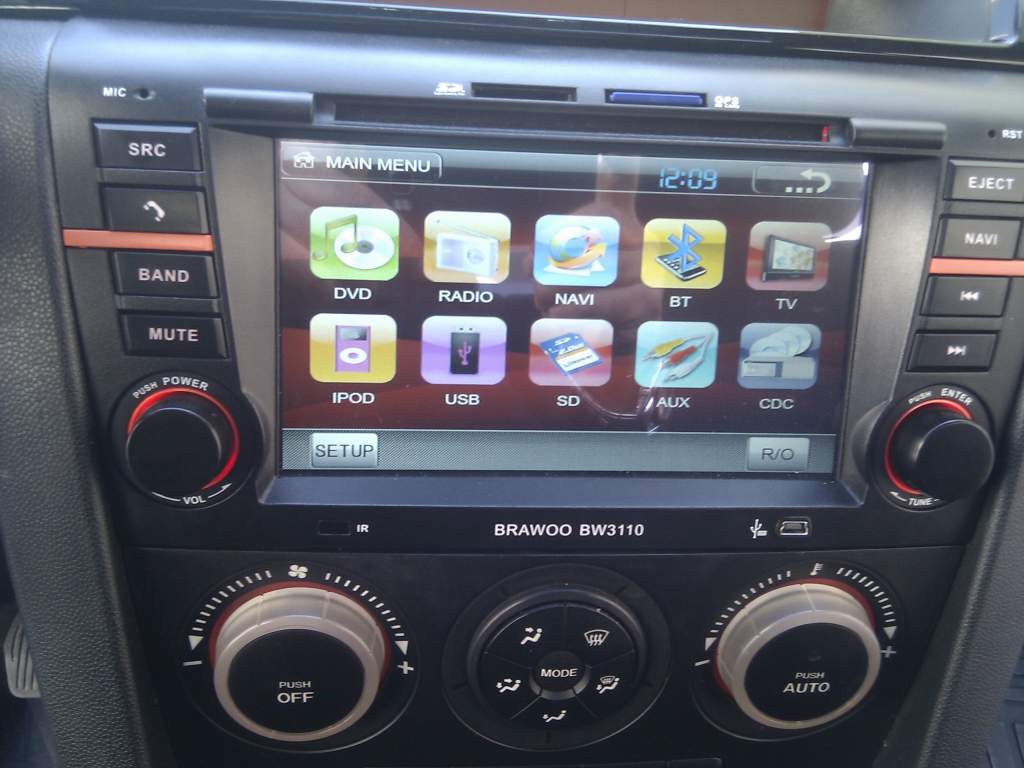

20.Resim  Mutlu son

Orjinal cd çaların kartlarını torpidonun arkasına yerleştirdik.





İletiyi paylaş


Link to post
Sitelerde Paylaş

Ellerine sağlık Cihan, şaka maka baya bir dağıtmışsınız arabayı :)

İletiyi paylaş


Link to post
Sitelerde Paylaş

Süper vallahi, keşke zamanım olsa da bende uğraşa bilsem biraz guzuyla, elinize sağlık güle güle kullanın.

İletiyi paylaş


Link to post
Sitelerde Paylaş

Eline sağlık,

bu arada 2007 ve üstü modellerde böyle bir sıkıntı yok direk tak çalıştır yeterki aldıgınız cihazın üzerinde yol bilgisayarını kumanda edecek tuş olsun

İletiyi paylaş


Link to post
Sitelerde Paylaş

elinize sağlık, gerçekten çok güzel bi çalışma olmuş. ben de nasıl imreniyorum böyle yetenekli ve cesur arkadaşlara.

İletiyi paylaş


Link to post
Sitelerde Paylaş

Tek kelime ile harika, güle güle kullanın, imrendim valla, bunu yaptırmak istesek maliyeti ne civarda olur acaba?

İletiyi paylaş


Link to post
Sitelerde Paylaş

Hayırlısı olsun,yakışmış.

İletiyi paylaş


Link to post
Sitelerde Paylaş

Acaba yol bilgisayarı kırmızı ekranda görülebiliyor mu yoksa sadece saat mi ?

İletiyi paylaş


Link to post
Sitelerde Paylaş

valla bravo , ellerinize saglik.. lego gibi dagitip toplamissiniz maasallah ))) Kullandiginiz Multimedya sistemin ozellikleri nedir peki ? internet falan varmi ?

İletiyi paylaş


Link to post
Sitelerde Paylaş

Eline sağlık,

bu arada 2007 ve üstü modellerde böyle bir sıkıntı yok direk tak çalıştır yeterki aldıgınız cihazın üzerinde yol bilgisayarını kumanda edecek tuş olsun

Merhaba arkadaşlar,

Üzerinden bayağı zaman geçmiş ama benim tam da bununla ilgili bir problemim var. Aracım 2008 model ve ben 2-3 aydır Mazda 3 için in-dash DVD navigasyon siparişi vermek için çeşitli satıcılarla (aliexpress, ebay, amazon üzerinden) yazışma yapıyorum. Tek derdim üstteki LCD ekranın tam olarak çalışması ve yol bilgisayar verilerini kaybetmemek.

Piyasadaki ürünlerin bazılarını "with CAN-BUS" diye satıyorlar, yani LCD ekranın çalışacağını iddia ediyorlar, ancak biraz sıkıştırıp resim, video vs. isteyince görüyorsunuz ki bazılarında LCD ekranın yarısı çalışıyor (diğer yarısını kapatmak için Mazda logolu çıkartma veriyorlar) veya sadece saati ve klima verilerini gösteriyor ancak yol bilgisayarını kaybediyorsunuz. Kimisi de 100% çalışıyor diye garanti ediyor ancak alttaki kullanıcı yorumlarına bakınca anlıyorsunuz ki adamın yol bilgisayar verileri gitmiş.

Yukarıda alıntı yaptığım bölümü okuyunca, acaba bu durum sadece 2007 öncesi için geçerli değil mi diye sevindim, ama emin olamıyorum. Yani CAN-BUS'lı bir ürünü alsam, gerçekten yol bilgisayarı verilerini görebilecek miyim? Konuyu açan arkadaşın aracı 2005 ve o verileri kaybetmemek için önceki cihazın board'unu sisteme entegre etmek zorunda kalmış, bayağı zor bir uygulama.

Şu anda yukarıda saydığım sitelerle Mazda 3 için yüzlerce farklı ürün var, bunlardan birini alıp deneyen veya bu konuda bilgisi olan yardım edebilecek arkadaş var mı?

İletiyi paylaş


Link to post
Sitelerde Paylaş

Dual can-bus özelliği olan bulmalisin.

Sent from my HTC Desire HD using Tapatalk 2

İletiyi paylaş


Link to post
Sitelerde Paylaş

Dual can-bus özelliği olan bulmalisin.

Sent from my HTC Desire HD using Tapatalk 2

Eyvallah hocam, sağol yardımcı olduğun için.

İletiyi paylaş


Link to post
Sitelerde Paylaş

merhabalar bende aracımda böyle bir sistem istiyorum fakat bugun tüm gün uğraşlarımda herhangi bir sonuca varamadım,

bilgi ekranını taşıyamadım,siz orjinal teyb i söktünüz değilmi yanlış anlamadıysam birde

dubledın multi media yı nereden temin ettiniz bende almak istiyorumda

İletiyi paylaş


Link to post
Sitelerde Paylaş

Bende böyle bir işlem yapmaya çalışırken on bord i ana bolarda a ters takma sonucu cihazım çalışmaz hale geldi  :egy:  masanın böyle saçma tesisat yapmasına şaşırdım açıkcası bunu teyple alakası olmadan ekranı bağlamanın yöntemi warmi

İletiyi paylaş


Link to post
Sitelerde Paylaş
