Mazda 3 BL Navimex Multimedya Cihazı Montajı ve İzlenimlerim

Tavsiye Edilen Mesajlar

Mutlu Tekir

Bu konu biraz uzun soluklu olacak, çünkü buna bağlı projelerim de var. Zaman geçtikçe ekledikçe belki yeni projeler de gelir.


Öncelikle multimedya cihazların çok takıldığı söylenmesi sebebiyle ve yazılım desteğinin daha uzun süre devam edebilmesi için Android 8.0 ve 4GB ramli bir cihazda karar kıldım. Zaten piyasaya da bakınca da en dandik 1GB ramli multimedyalar bile 1500 tl iken, 300 tl lik farka değer buldum. Ürünü n11'den PandizotDünyası adlı satıcıdan indirim ve kuponla 1800 TL'ye aldım. Fiyat geçen seneki 800-900 TL rakamlarından sonra evlat acısı gibi koyuyor, ama aracı değiştirmeyecem nasılsa, uzun süre bineceğim  diyerekten 3 taksitle gözümü kararttım aldım.

https://urun.n11.com/multimedya-sistemleri/navimex-mazda-3-android-80-multimedia-oem-kamera-anten-P270284874

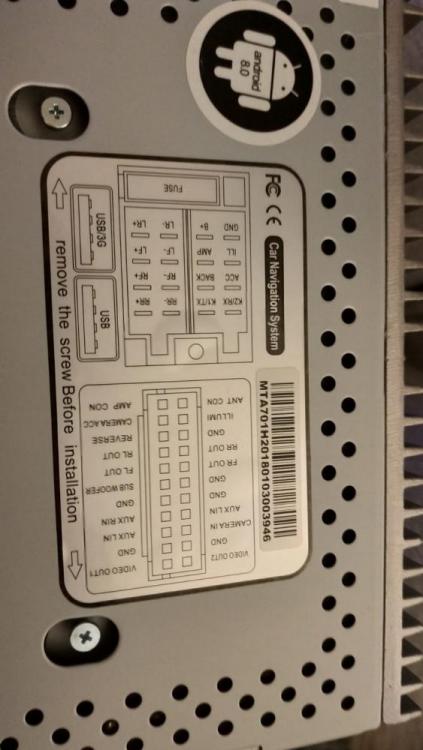

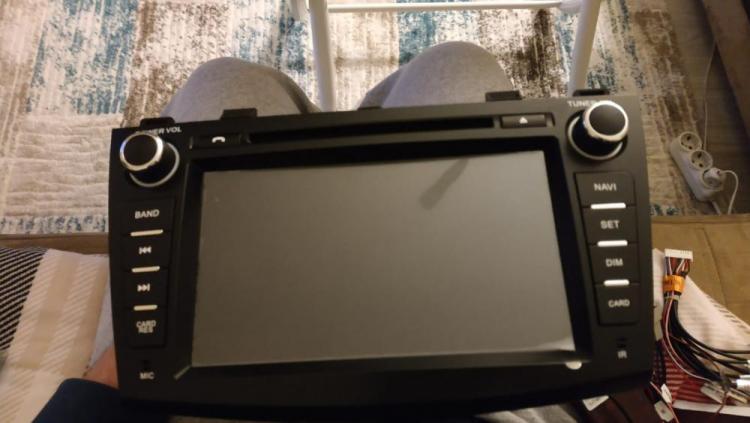

Ürünü kutusundan ilk çıkardığımdaki manzara. Gayet kaliteli ve hoş geldi görünümü.

377450835_WhatsAppImage2019-01-07at19_57_54.thumb.jpeg.a3ab8322f61719f367710c69f1be0f30.jpeg

1627479617_WhatsAppImage2019-01-07at19_58_03.thumb.jpeg.4e67d9c674fdf1f7f3325c05181e1c47.jpeg

Kutu içinden aracın orjinal kablolarına uyan kablo demeti ve canbus adaptörü çıkmakta. Ek olarak geri görüş kamerasıyla 3m kablosu, amfi bağlayacaklar için ek kablo demeti de gelmekte. Bu ek kablo demetinin bağlanması zorunlu değil. Kamera girişi, ek video girişi, monitör çıkışı, subwoofer çıkışı, her bir hoparlörün çıkışı gibi konektörleri mevcut.



İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir

Montajı gayet basit. Hiçbir zorluğu, kafa karıştırıcı bir kısmı yok. Soketlerin yanlış takılma olasılığı yok. Hepsinin oturacağı yerler belirli.

Önce teyp üstündeki hava menfezinin sökülmesi gerekli. Teyp ile hava menfezinin arasına tam ortadan trim çıkarma aparatını sokunca zaten tırnakları atıyor rahatlıkla çıkıyor. Teypi tutan 2 yıldız vida var sadece. Teypin konektörlerini çıkarmak çok zorladı. Antenin konektörünü çıkarırken tırnağı yandan bastırmalı, alttan ya da üstten değil. Buna dikkat edin. Diğerlerinin tırnakları altta. İnce uçlu tornavidayı bu tırnağa bastırıp konektörü oynatmak suretiyle zorlansanız da çıkartabiliyorsunuz.

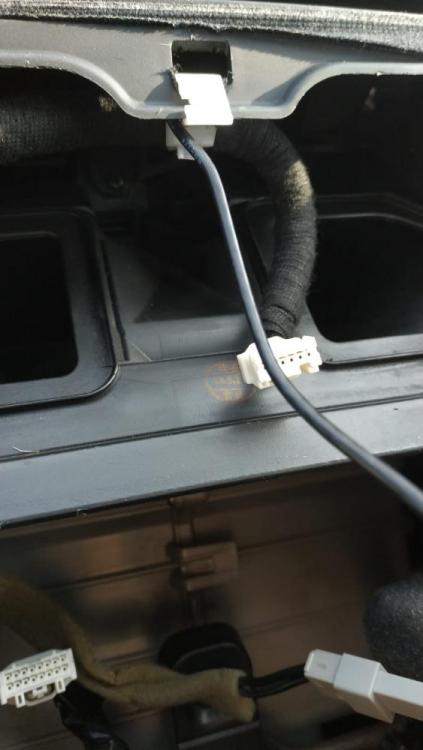

Ardından multimedyanın bağlantı braketlerini takıp konektörlerini takıp yerleştiriyorsunuz. Bu noktada youtubeda izlediğim bir videoda GPS alıcısını torpido altına yapıştırmışlardı, ben de bu taktiği uyguladım. Bilgi ekranının hemen önündeki düz plastik trimin altına yapıştırdım GPS'i. Kablosunu da dörtlü flaşörün kablosunun bağlantısına destekledim. Kablo sıkışmasın diye de gördüğünüz boşluktan geçirdim. Resimde gördüğünüz kırmızı soket aracın ana konektörüne bağlanıyor. Hemen solundaki gri ise radyo anteni konektörü. Diğer konektörlerin hepsi multimedyaya giriyor. Orjinal teype gelen 1 tane konektör de boşta kalmakta. Bunun ise aux kablosunun konektörü olduğunu düşünüyorum.

1277513840_WhatsAppImage2019-01-08at12_55.01(1).thumb.jpeg.7385e8b2be7e7e8dd0273856c1290b44.jpegWhatsApp Image 2019-01-08 at 12.55.01 (2).jpeg

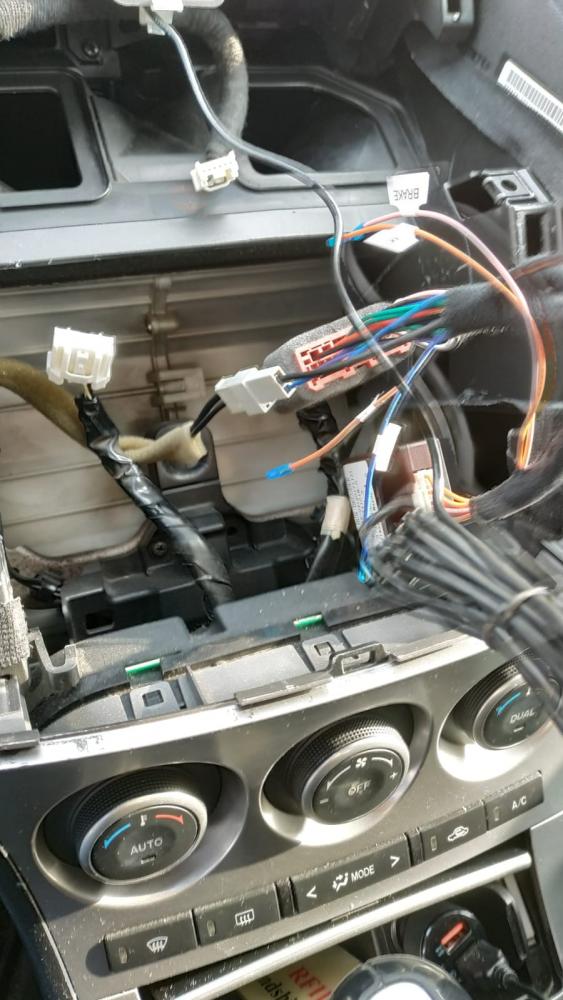

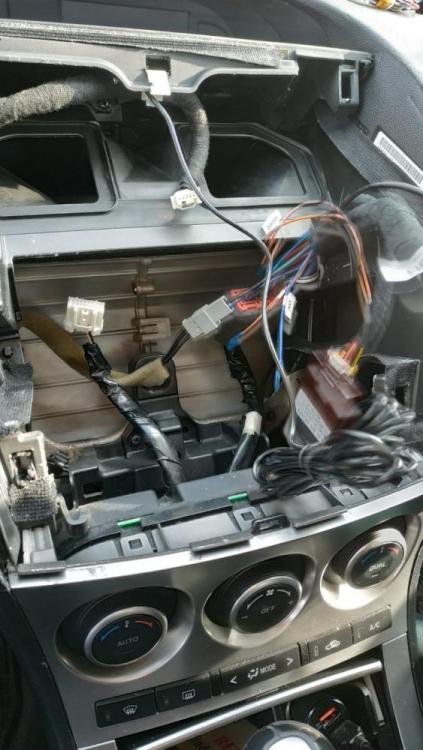

Burada kırmızı konektör teype gelen aracın orjinal kablosunun bağlandığı soket. Onun haricinde bir de radyo anten kablosu hemen yanındaki gri sokete bağlanıyor. Geri kalan hepsi multimedyaya giriyor.

749039550_WhatsAppImage2019-01-08at12_55.02(2).thumb.jpeg.017db98a63854759207e71aa72476eb1.jpeg1106990458_WhatsAppImage2019-01-08at12_55.02(3).thumb.jpeg.61bbea5bb90425ac70ed59e5f0cb480b.jpeg

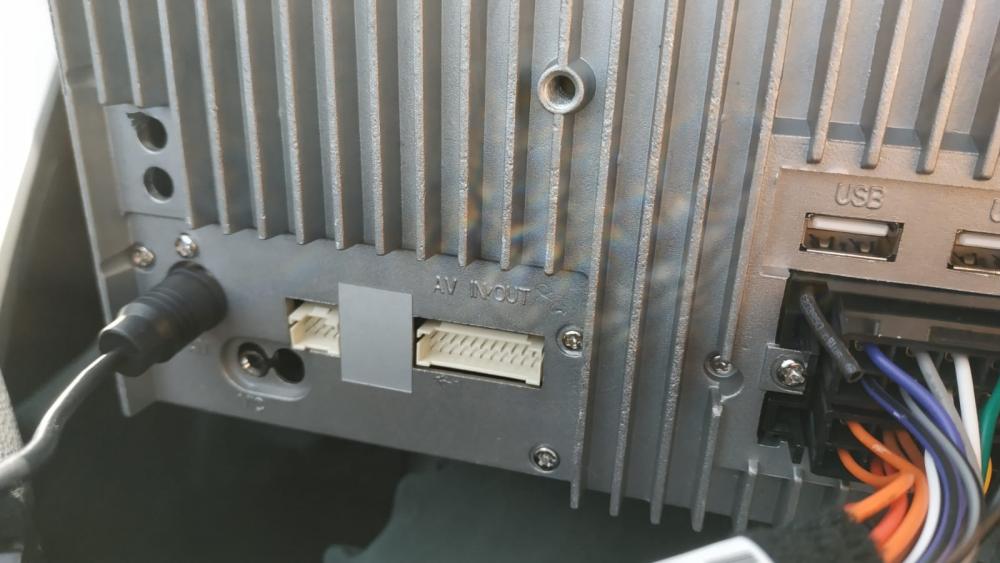

Multimedyanın arkası. Bir işe yaramayacak kablo demetinin bağlandığı yer AV IN/OUT yazan yer. Burada amfi bağlantısı için hoparlör soketleri, kamera girişi, monitör çıkışı vs var.

1957003706_WhatsAppImage2019-01-08at12_55_02.thumb.jpeg.94996a1b5b1075028be680750bff2aed.jpeg

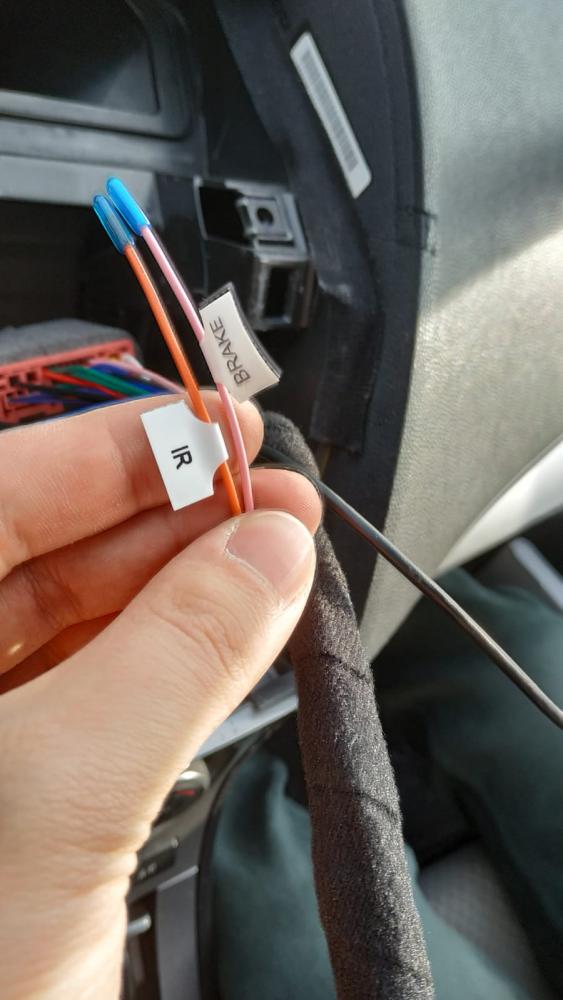

Onun haricinde multimedyaya takılan bu kablo aparatında bazı ucu boş kablolar var. Bir kısmını anlasam da diğerleri ne işe yarar merak etmekteyim. Satıcı bir yere bağlamayacaksınız diyor da ben merak ediyorum niye diye. :D

925017631_WhatsAppImage2019-01-08at12_55.03(1).thumb.jpeg.4ca3cf9b95b920025775704ece22f268.jpeg1984417423_WhatsAppImage2019-01-08at12_55_03.thumb.jpeg.6a3a607f135ea558e56247ed9df7fbdc.jpeg317220375_WhatsAppImage2019-01-08at12_55.02(1).thumb.jpeg.9404ee1336ba686e20f261b0f199ed8b.jpeg


Mesela anten kablosu var, fakat analog tv tuneri var mı bilmiyorum. Uygulaması yok çünkü. Mobil TV Pro kurmuş geçmiş satıcı. Bu noktada bunda tv tuner olup olmadığını nasıl öğrenebileceğimi açıklayabilecek biri çıkarsa mutlu olurum.

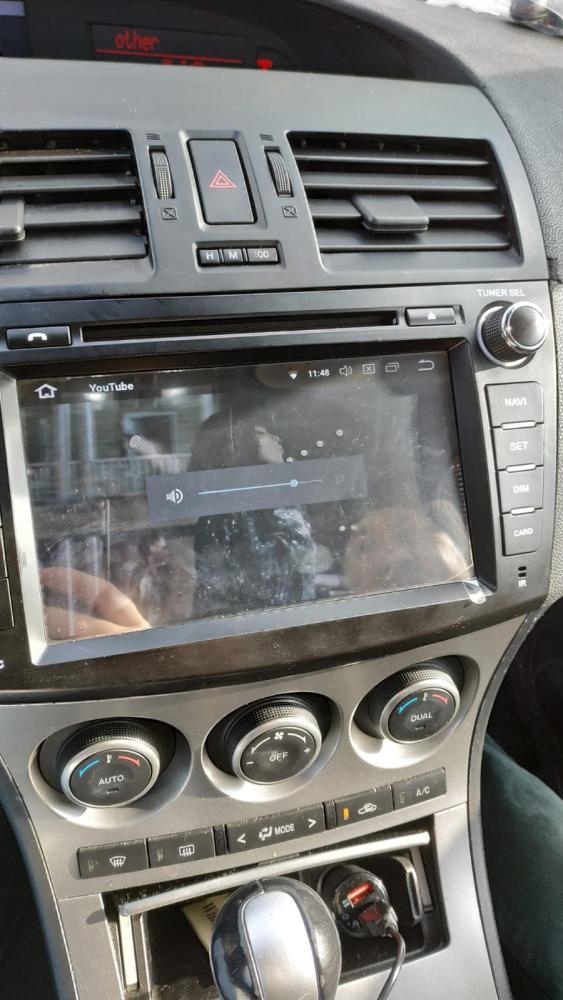

Ve son hali.

884112745_WhatsAppImage2019-01-08at12_55_01.thumb.jpeg.f7f61daa4fe87bfa6b7d3cedc4cc54f6.jpeg



İletiyi paylaş


Link to post
Sitelerde Paylaş
Çağlar Bayur

brake: el fren şasesine takılıyor (normalde) sadece el freni çekili iken video oyantsın diye, ancak çoğu üründe ona zaten şaseden bypass edilmiş kablo ile geliyor ki yolda da oynatsın diye.

Ant: anfi bağlarsanız tetik ucu

IR: bir şekilde dışarıya taşınan uzaktan kumanda okuyucu gözü olmalı

reverse: geri vtes kamerasını aktif eden geri vitesten gelen + kablo.



bunu takınca üsttteki 2 ekrandaki bilgiler ne olacak onu da ben merak ediyorum. ve direksiyondan kumanda?

hayırlı olsun teknik specte iyi seçim. O rakamlar da 3 ay sonra ucuz kalacak bence.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir
11 dakika önce, Çağlar Bayur :

brake: el fren şasesine takılıyor (normalde) sadece el freni çekili iken video oyantsın diye, ancak çoğu üründe ona zaten şaseden bypass edilmiş kablo ile geliyor ki yolda da oynatsın diye.

Ant: anfi bağlarsanız tetik ucu

IR: bir şekilde dışarıya taşınan uzaktan kumanda okuyucu gözü olmalı

reverse: geri vtes kamerasını aktif eden geri vitesten gelen + kablo.



bunu takınca üsttteki 2 ekrandaki bilgiler ne olacak onu da ben merak ediyorum. ve direksiyondan kumanda?

hayırlı olsun teknik specte iyi seçim. O rakamlar da 3 ay sonra ucuz kalacak bence.

Sağolasın abi cahilliğimi almış oldun. :) Rahatladım. :D

Aracın tüm fonksiyonları sıkıntısız çalışıyor. Direksiyondaki kumanda olması gerektiği gibi çalışıyor. Işıkları açınca butonların kırmızı ışığı yanıp ekran parlaklığı kısılıyor. Geri vitese takınca da direk kamera görüntüsü geliyor. Videoyu izletiyor da.

Anteni acaba tv tuner var mı diye merak ediyordum da çok da gerek yok. Uzun yolda dizi film komedi birşeyler atar sesini dinlerim yeter o bana.

Eski kameramı da sağ ön sis farına bir yere sabitlemeyi planlıyorum. Ön park kamerası gibi kullanırım. Bu ucu açık kablolar arasında kamera güç kablosu da var. Ek butona gerek kalmadan direk video in uygulamasını başlatarak rahatça bu kamerayı da çalıştırabilirim. İleride belki bluetoothlu sıcaklık ve basıncı gösteren lastik sensörleri de ekleyebilirim.

Bir de bu ilk açılışta 15-20  sn falan sürüyor normal mi?

İletiyi paylaş


Link to post
Sitelerde Paylaş
Renegade

Mutlu hayırlı olsun, güle güle kullan, bu multimedya sistemlerinde en çok sorun olan kısmı, ses kalitesi, genelde sesin istenilen kalitede olmadığı söyleniyor, senin taktığın son sürüm gibi, memnunmusun, ses kalitesi nasıl?

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir
48 dakika önce, Renegade :

Mutlu hayırlı olsun, güle güle kullan, bu multimedya sistemlerinde en çok sorun olan kısmı, ses kalitesi, genelde sesin istenilen kalitede olmadığı söyleniyor, senin taktığın son sürüm gibi, memnunmusun, ses kalitesi nasıl?

Bana orjinalden daha iyi geldi. Bass seslerinin azalacağını sanıyordum, ama gayet iyi. Tabi bu benim kulağıma göre. Ayrıca önlerde sony 3 yollu 60w rms, 450w gücünde hoparlör olduğunu belirtmem gerek. Arkalara da aldım ama takmaya fırsatım olmadı daha.

Kullanım ve diğer konulardaki deneyimlerimi paylaşmak için biraz süre geçmesini istiyorum. Şimdi 1 saat bile olmadı kullanalı.



Sağolasın abi teşekkür ederim. :)

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir

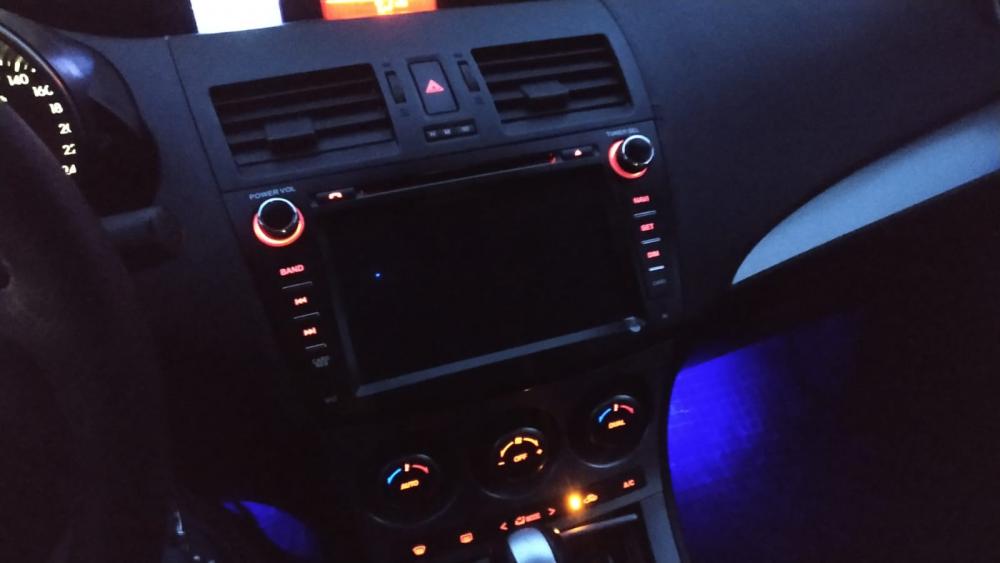

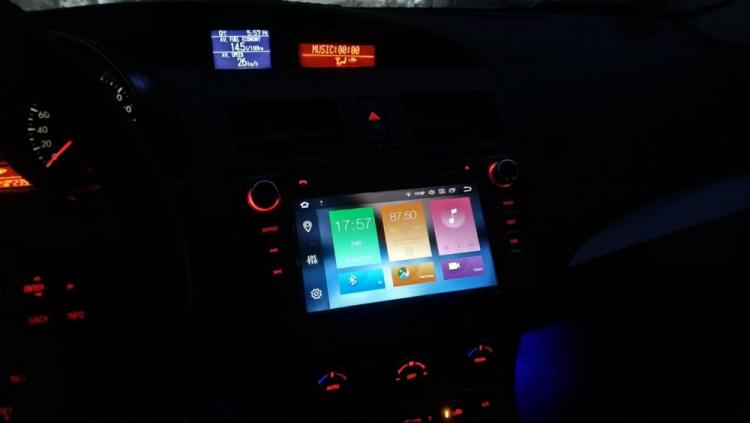

Gece görüntüsü de çok hoş geldi gözüme. Aracın orjinal ışıklandırmasıyla uyumlu.

WhatsApp Image 2019-01-09 at 11.12.32 (1).jpg

WhatsApp Image 2019-01-09 at 11.12.32.jpg

İletiyi paylaş


Link to post
Sitelerde Paylaş
NeW3
Bir saat önce, Mutlu Tekir :

Gece görüntüsü de çok hoş geldi gözüme. Aracın orjinal ışıklandırmasıyla uyumlu.

WhatsApp Image 2019-01-09 at 11.12.32 (1).jpg

WhatsApp Image 2019-01-09 at 11.12.32.jpg

bence de çok orijinal duruyor 👍

İletiyi paylaş


Link to post
Sitelerde Paylaş
carpetamam
15 saat önce, Mutlu Tekir :

Bir de bu ilk açılışta 15-20  sn falan sürüyor normal mi?

Bende de aynı ürün değil ama benzeri Eonon var. Süre normal gibi, benimki de o kadar sürüyor.

İletiyi paylaş


Link to post
Sitelerde Paylaş
S.Halilduru
2 saat önce, NeW3 :

bence de çok orijinal duruyor 👍

Şu üstteki orjinal iki ekran bence orjinal durmuyor bu modellerde nedense :)

Açılışı normaldir, işletim sistemi var üzerinde sonuçta.
Hayırlı olsun, güle güle kullan.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Katil Balina

oldukça şık ve sorunsuz görünüyor. hayırlı olsun, güle güle kullanın hocam

İletiyi paylaş


Link to post
Sitelerde Paylaş
Lupara

Güle güle kullanın.

Araca değişik bir hava katmış.

İletiyi paylaş


Link to post
Sitelerde Paylaş
ozgur35

güzel olmuş 👍



İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir

Sağolasın Özgür, Lupara hocam.
