2004 ve 05 mazda 3 lcd ekran problemine farklı bi çözüm


Çözüme git Engin7405 tarafından çözüldü,

Tavsiye Edilen Mesajlar

  • Çözüm

Selam arkadaşlar boe bi çözüm geliştirdim belki problemlerinizi çözer.

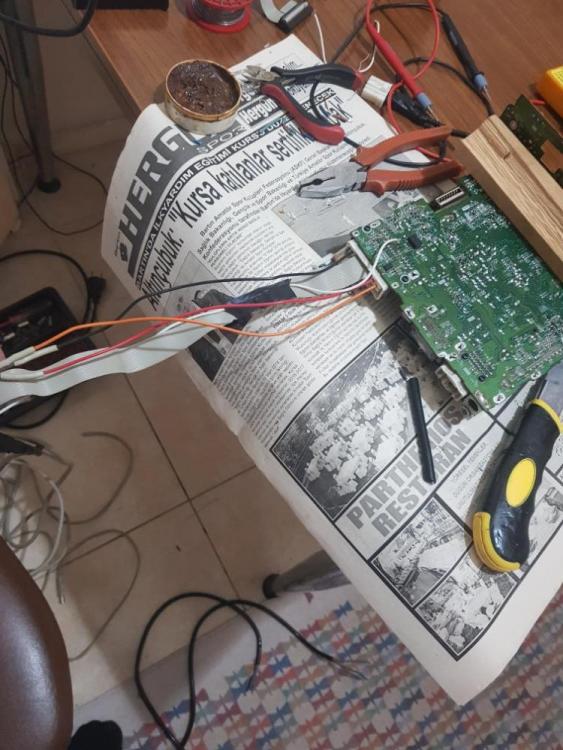

1. Resimde orjinal teybin kartlarını çıkardım. Sonra onlari yekpare birlestirdim.

2. Soketten pc kablolarını teybin soketine itina ile yerleştirdim.

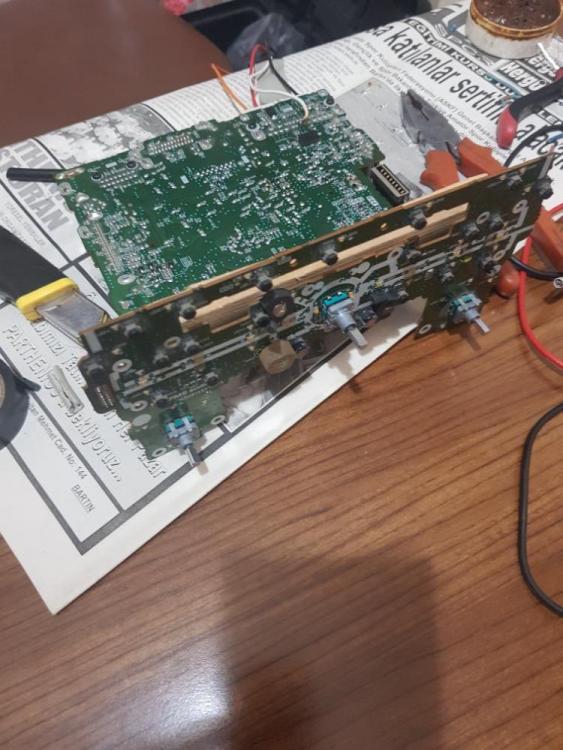

3.  bi ağaç çıtası yardımıyla küçük vidalarla kartları birbirine sabitledim ve kablo uçlarını numaralandırdım. Tam 16 adet kablo.

4. Karları izole etmek icim köpük benzeri folya ile güzel sardım.

5. Sonra saat ve info düğmeleri için iki kablo ile iki tane lehimledim butonlardan ve onlarda dışarı çıkardım.

Ve böylelikle montaja hazır hale geldi. Artık arabada uygun bi yer bulup (torpido içlerinde bi yerde.) Montajını yapıcam.  Onlarında resimlerini yükleyeceğim. Videoda çekicem tabi buraya yükleyebilirsiniz. Görüşmek üzere.

Diğer resimlerdeki kartları torpido gözünü çıkartıp airback arkasındaki boşluğa yerleştirdim. Sonra kablo bağlantılarını yaptım. Sonuç gördüğünüz gibi.
