3.Nesil Mazda 3 Geri Görüş Kamerası Montajı

Tavsiye Edilen Mesajlar

xanatoliax

Ali kardeşimin yardımlarıyla çözdüm sağolasın . Sonra kendime güldüm epeyce . :) çok basitmiş :)

İletiyi paylaş


Link to post
Sitelerde Paylaş
xanatoliax

İşte ben ilk mesajdaki haltı Yaptım , ilk başta sıkıntı yoktu boğayı kapattık koltuğu kaldırdım çalıştırdım sürpriz tam oturmadı soket sanırım bagaj kitli kaldı ne halt etmez bilmiyorum

İletiyi paylaş


Link to post
Sitelerde Paylaş
SuNmOoN

Sayın robosapiens17: vermiş olduğunuz yurtdışı kaynagında iki adet diode kullanılmıs. Sanırım sızın uygulamanızda diode falan kullanılmadı. Taktıgınız kamera 6V ilemı calısıyor? Sanırım reverse lıght tan herhangi bir besleme cekilmedi ve bundan dolayı diode kullanılmadı (Kamera sadece 12V ile calıştıgı taktırde bu ışlem yapılmalı dıye dusunuyorum). Dogrumudur?

İletiyi paylaş


Link to post
Sitelerde Paylaş
robosapiens17

Doğrudur. Bizim kullandığımız kamera 3 volt ile 6 volt aralığında sorun çıkartmıyor. Bazı kameralar bu aralıkta olmadığı için parazitli görüntüye neden olabiliyorlar.

İletiyi paylaş


Link to post
Sitelerde Paylaş
xanatoliax

Sevgili dostlar , bagajın kilitli kalması durumunda çözüm çok basit , sağ arka kapı Üzerindeki kapakçıklarındaki vidayı söküp kulaklığı sola iteceksiniz ve koltuk açılacak. Bunu servis bilmiyor ama kitapçıkta net yazıyor bilginize

İletiyi paylaş


Link to post
Sitelerde Paylaş
SuNmOoN

Cok tesekkurler robosapiens17. Birkac sorum daha olucak. Kamera montajini yaparken bataryanin negative kutup ucun soktunuzmu yoksa direk montajinimi yaptiniz acaba? Diger sorum ise bu soketlerin (konnektorlerin) icine soktugun metal parcalarin adi nedir ve nerede bulabiliriz? Simdiden verecegin degerli bilgiler icin cok tesekkur ederim. Herekese iyi gunler dilerim.

İletiyi paylaş


Link to post
Sitelerde Paylaş
robosapiens17

1. Negatif kutup çıkartılmadı. Ilk mesajlarda belirtilmişti.

2. Oto elektrikçileri fiş diyor. Servisten bulabilirsin sanırım.

İletiyi paylaş


Link to post
Sitelerde Paylaş
arik1971

Merhabalar, AVGO kamera aldım. Arkadaş taktı. Çalıştı. Fakat bir süre sonra reset atmadan görüntü gelmiyor. Neden olabilir çözemedik. Fikri olan varmı ?

Geri vites ışığından kablo çekmiş araya diyot atmış.

İletiyi paylaş


Link to post
Sitelerde Paylaş
robosapiens17

Hata orada. Diyot kullanıldığında sistemin kamerayı görmesi ya gecikiyor ya da hic görmüyor. Sistem her açılışta donanımı tarıyor ve yanıt varsa onu kabul ediyor. Yoksa görmüyor.

İletiyi paylaş


Link to post
Sitelerde Paylaş
arik1971

Çözüm ne önerirsiniz. Bu arada hızlı cevap için teşekkürler.

İletiyi paylaş


Link to post
Sitelerde Paylaş
robosapiens17

Simdi nasıl bir bağlantı yaptığımızı bilmiyorum fakat burada anlattığım gibi bir bağlantı yapmanız sorunu çözer. Yani kamerayı 3 ile 6 volt arasındaki bir gerilimle beslemeniz sorunu çözer düşüncesindeyim. Yani diyotları kaldırın. Beslemeyi direkt olarak gösterilen kablo bağlantısını yaparak gerçekleştirin. Olmaz ise fotoğraflarını ekleyin. Yardımcı olmaya çalışayım.

İletiyi paylaş


Link to post
Sitelerde Paylaş
arik1971

Çok teşekkürler. Yarın bilgi veririm size.

İletiyi paylaş


Link to post
Sitelerde Paylaş
robosapiens17

Rica ederim. Kamerayı belirttiğim yerden mi almıştınız?

İletiyi paylaş


Link to post
Sitelerde Paylaş
reckless

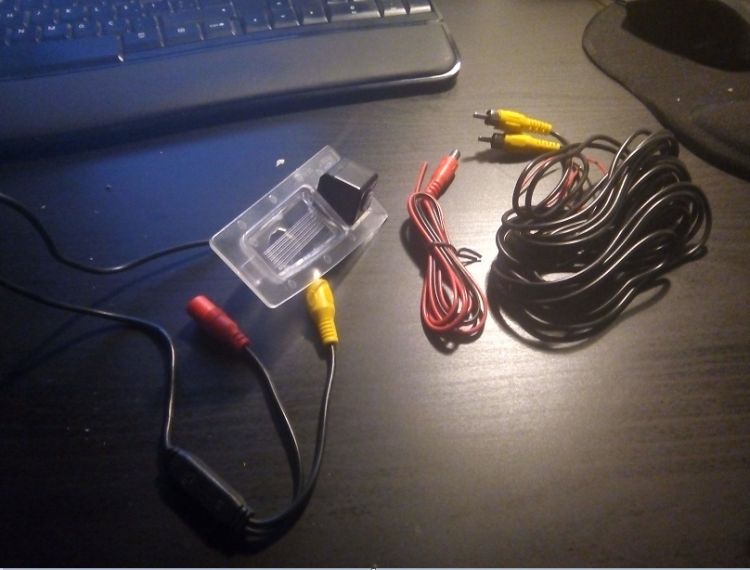

Merhabalar elimde bu kamera var yaklaşık 3 ay önce aliexpress ten sipariş verdim ve servise montaj için gittim. ön konsolu tamamen kaldırıp 2 3 saat üzerinde uğraştıktan sonra kamera aracın ekranına görüntü vermiyor dediler. Bu ürün elimde 3 aydır yatmakta. Buna benzer bir kamerayı kurup başarılı sonuç elde eden oldu mu acaba ?

post-9909-0-71603900-1440639411_thumb.jp

İletiyi paylaş


Link to post
Sitelerde Paylaş
Fatalhand

Aynı kamera bende de var. Uğraşmadım daha ama kameraya bağlı 2 adet kablo var. Robosapiens17'den aldığım kablo da 3 e ayrılıyor. Ne yapmak gerekli bilmiyorum ben de.

İletiyi paylaş


Link to post
Sitelerde Paylaş
robosapiens17

Fotoğrafta kameranın kablosu tam çıkmamış. Muhtemelen kablo üzerinde bir voltaj regülatörü var. Bu da bizim işimizi zorlaştırır. Bu nedenle kamerayla bu regülatörün arasından kabloyu kesip uçlarını bulmak gerek. 3 kablo çıkar. Sarı renkli video kablosunun da içindeki renkleri bulmak gerek. Avometreniz varsa iş kolay.

İletiyi paylaş


Link to post
Sitelerde Paylaş
reckless

Uygun bir zamanda kabloyu soyup kontrol ederim teşekkürler.

İletiyi paylaş


Link to post
Sitelerde Paylaş
robosapiens17

Şimdi gördüm regülatörü. Sarı kırmızı ve siyah kablolar çıkacak muhtemelen. Sari video, siyah negatif kutup ve kırmızı da pozitif kutup.

İletiyi paylaş


Link to post
Sitelerde Paylaş
reckless

Şimdi gördüm regülatörü. Sarı kırmızı ve siyah kablolar çıkacak muhtemelen. Sari video, siyah negatif kutup ve kırmızı da pozitif kutup.

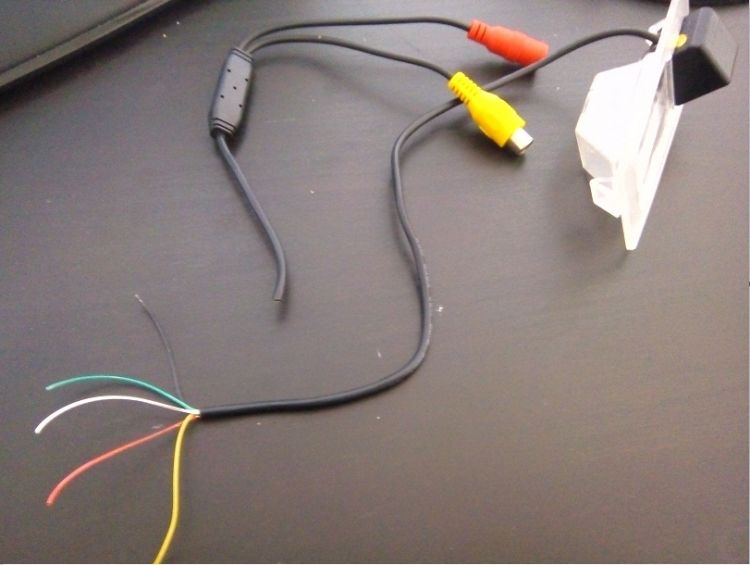

Şöyle bir manzara ile karşılaştım dediğiniz kablolar varextra olarak yeşil bir kablo çıktı.

post-9909-0-51099500-1440680686_thumb.jp

İletiyi paylaş


Link to post
Sitelerde Paylaş
robosapiens17

Simdi diğer taraftaki sari ve kırmızı konnektörün uçlarına bakalım. Renkleri ne? Ona gore açıkta kalan uçlar kameranın ekstrası. Onları sonra yine konuşuruz.

İletiyi paylaş


Link to post
Sitelerde Paylaş
