Geçenlerde RX-8'in yakıt enjektörleriyle ilgili bir makale okuyordum merak edip motorda nerdedir diye bakayım dedim fakat hiçbir resim bulamadım resim var, ancak 4 enjektörlü modellerin. 6 enjektör servis manuelinde çizim olarak var, resim olarak yok bir de o sağdan direksiyonlu model galiba bakınca iyice karışıyor.



bu resim 4 enjektörü gösteriyor.





burada gerçek çekim yine 4 enjektör:







Burada da 5. ve 6. portlar ayrı olarak resmedilmiş:







Hepsini bir arada takılı gösteren resim yok. Bir sorun yok, sadece 6'sı takılıyken nasıl duruyor nasıl çalışıyor ona bakmak istedim fakat yok.

[Ekrem Usta RX-8 195]

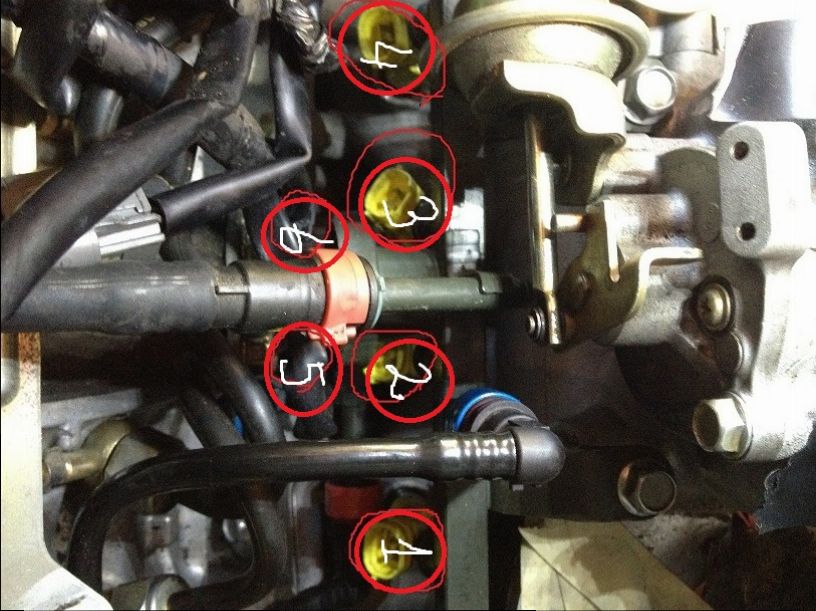

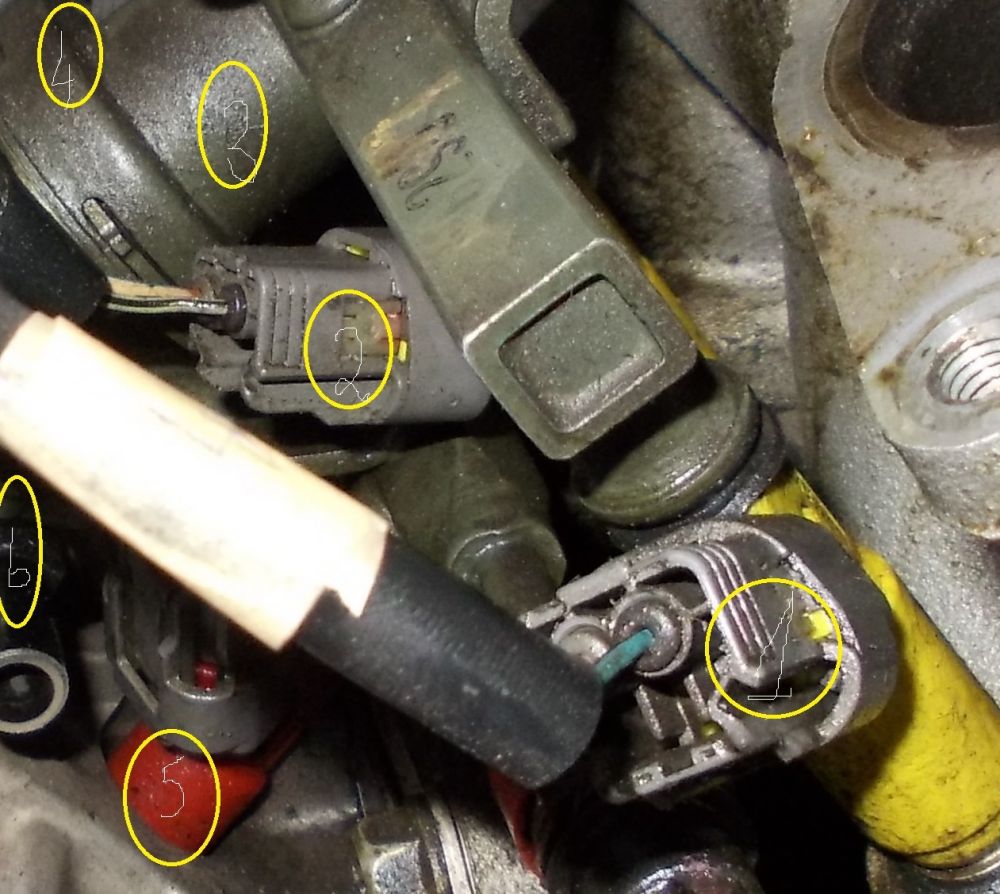

var revivo kardeşim.bir iki görsel atiim. çok net değil ama yinede görünüyor
