2. Nesil Mazda 3 Ayak Altına ve Bagaja Led Şerit Uygulama

Tavsiye Edilen Mesajlar

Mutlu Tekir    1.206
Mutlu Tekir

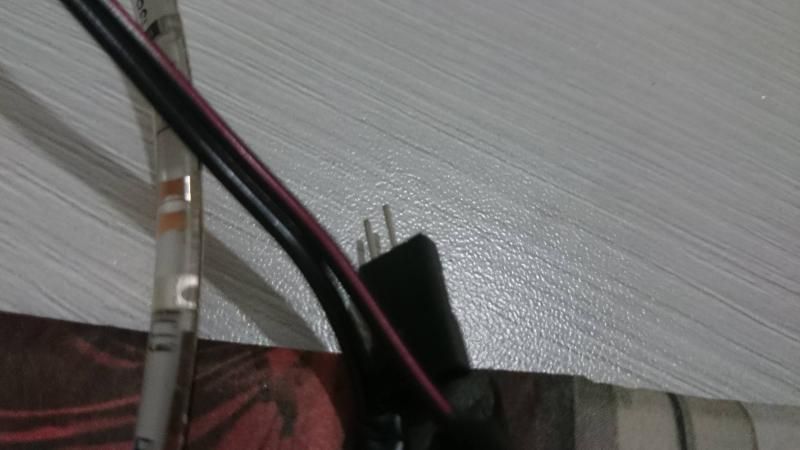

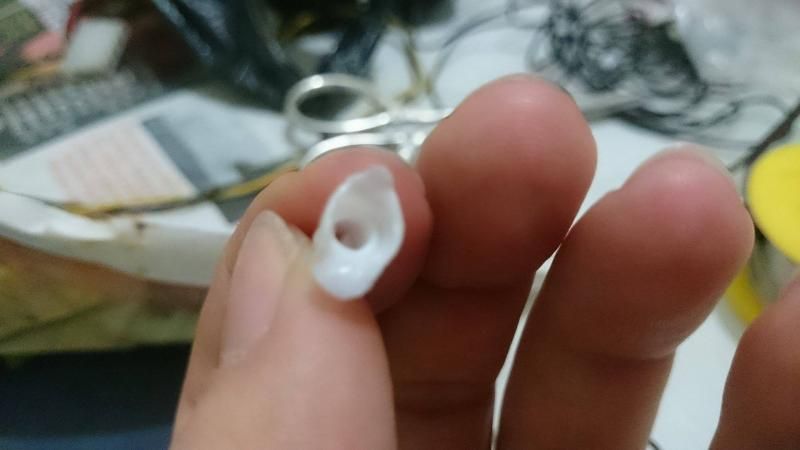

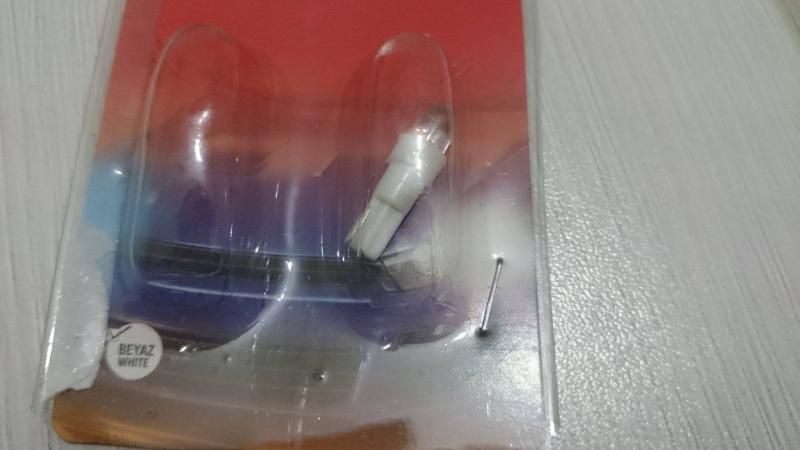

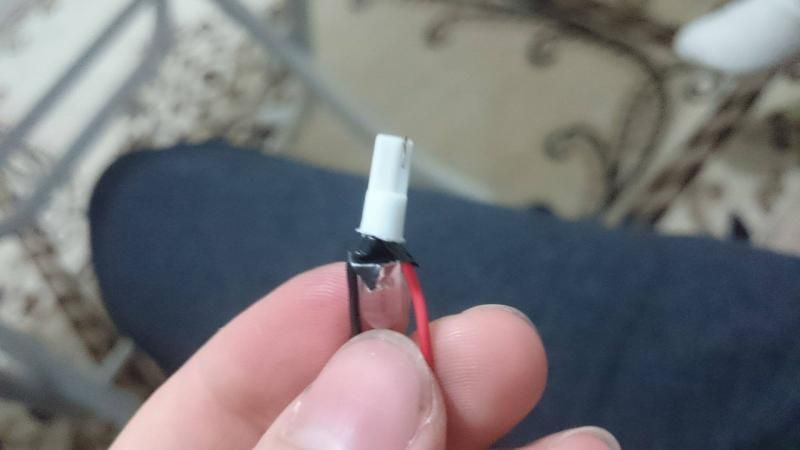

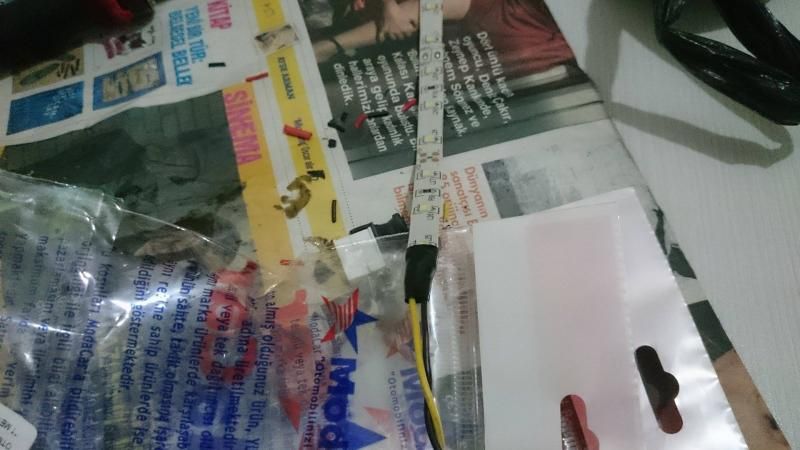

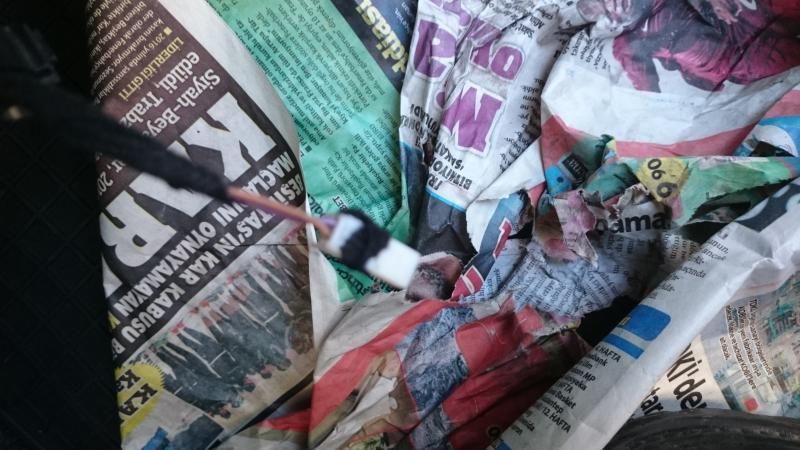

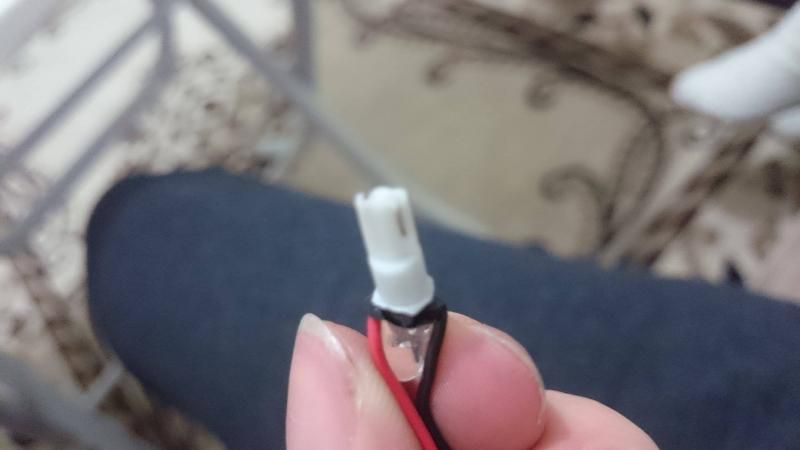

Bagaja led şerit için orjinal tesisat kablosunu kesmek istemedim. Soket de bulamayınca, normal ampul alıp onun ayaklarından kablo çekeyim dedim. Gerçekten sabır işi.  Ampulu yuvadan çıkarıp ayaklarına lehim yapıp geri soktum. Lehimlerden dolayı tam oturmayınca plastik yuvanın üst kısmını traşladım. Ayaklar değmesin diye küçük parça elektrikçi bantıyla yalıttım. Led şeritlere + - kabloları da lehimledim. Sırada bagaja yerleştirmek kaldı.

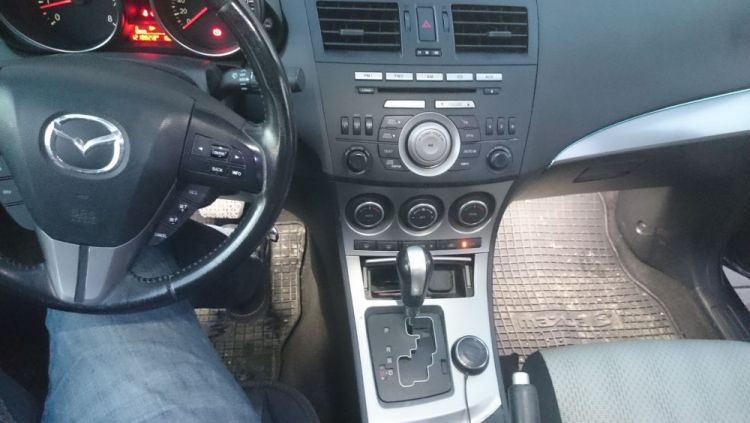

Ayak ucu için de yolcu ayak ucunun üstündeki kapaktaki soketi kullanacağım. O sokette aktif güç var. Bugün led ampul bağladım ve iç tavan aydınlatmayla eş zamanlı çalıştığını farkettim. Ayak ucu karşılama aydınlatmaları için bu soketi kullanacağım. Aynı zamanda orta sütunlara kadar kabloyu getirip arka yolcu ayak aydınlatmasını da yapacağım kısmetse.

İleride ise mavi led şerit alarak, kısa farlardan tetik alıp ayak altlarına bağlayacağım. Böylece kapıları açtığımda beyaz ayak ucu aydınlatması karşılayacak ve kapıları kapattığımda iç tavan aydınlatmasıyla sönecek. Kısa farları da yaktığım anda iç mekanla uyumlu olarak mavi ayak ucu ambiyans aydınlatması olacak.

8 (1).jpg



Öncelikle led şeritte diyot göremediğimden ve ters polarizasyonda yanabileceğini düşündüğümden hiç riske girmedim. Daha önce tavan için aldığım ledi ters polarizasyon koruması olduğunu bildiğimden bunu kullandım. Bagajdaki T5 ampule ek kablo yapmıştım önceki mesajlardan görebileceğiniz gibi ve kablolardaki + - leri tespit edip led şeritten gelen + - kablolarını ona göre birbirine bağladım. Yolcu ayak ucundaki sokette ise mor kablo - , kahverengi ise +. Bunları belirledikten sonra işlemlere başladım.

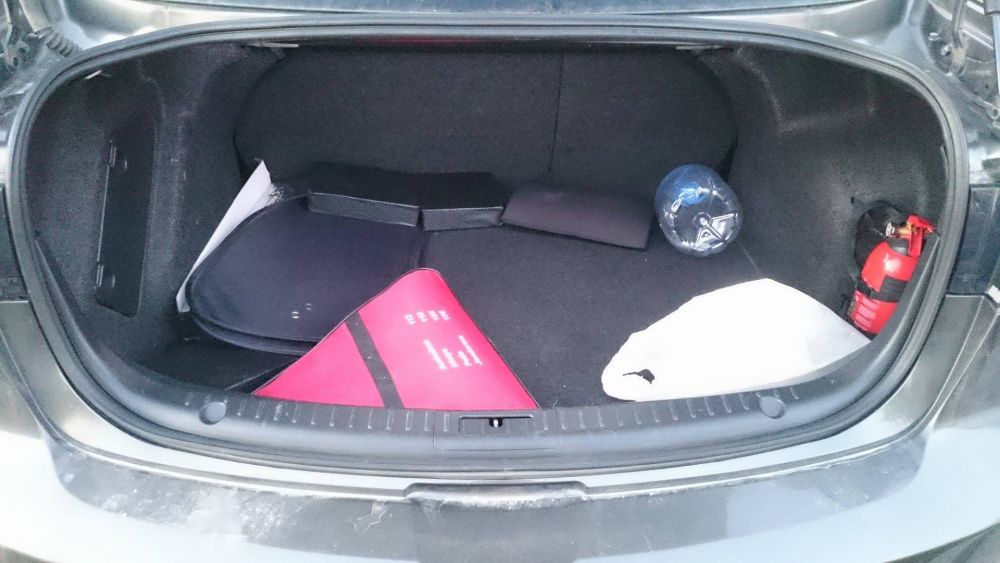

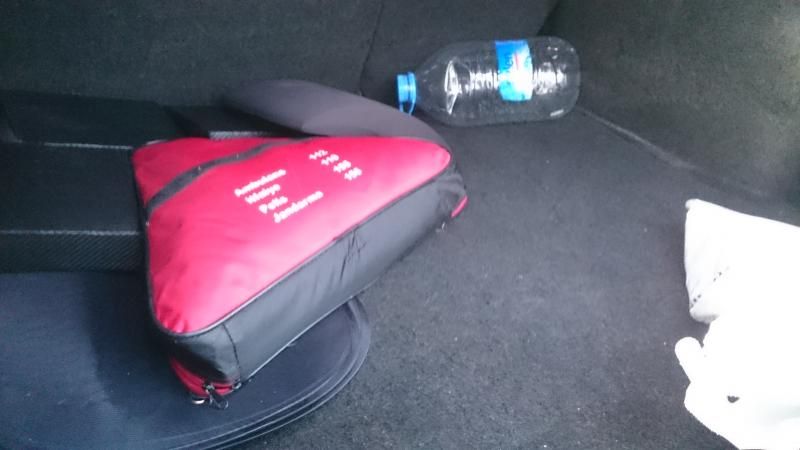

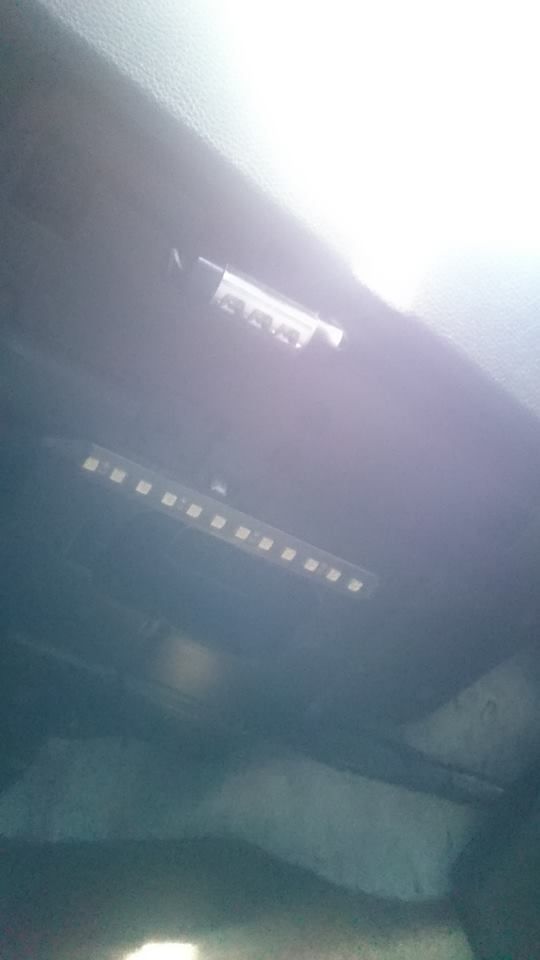

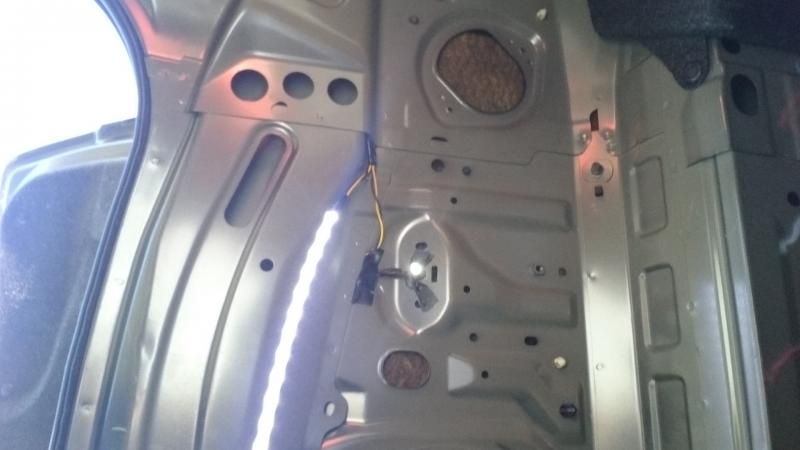

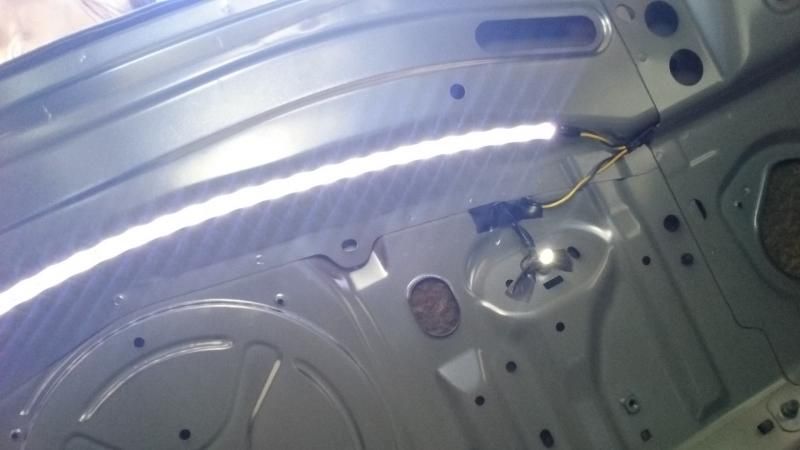

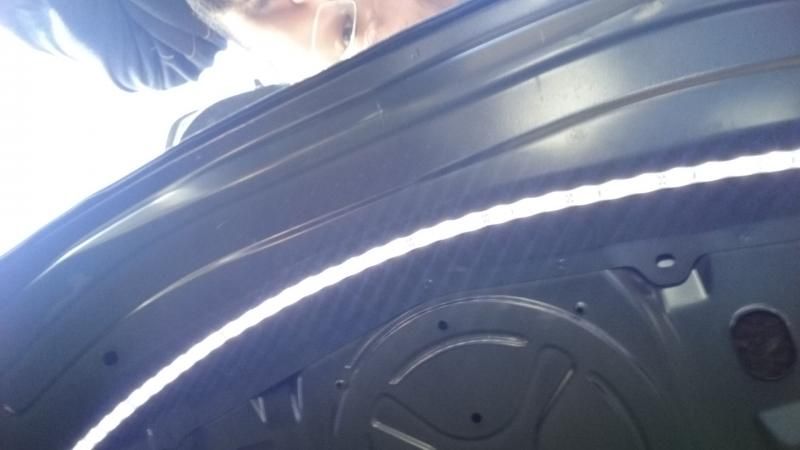

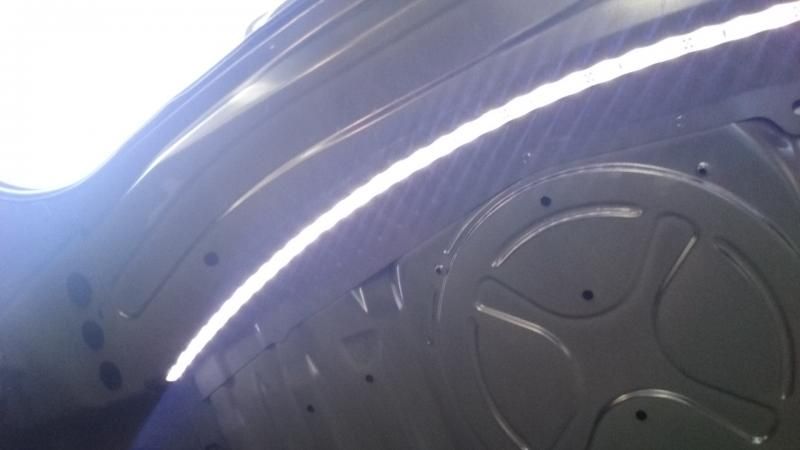

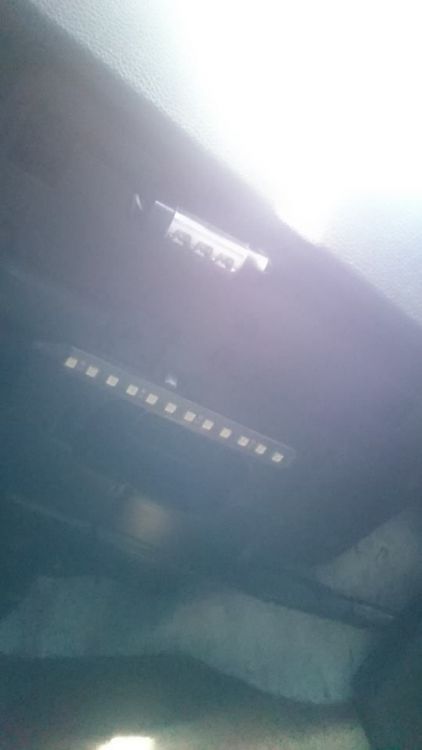

Bagaj için uygulama bu şekilde. Bagajın tavanını aşağıdaki fotoğraflarda görebilirsiniz. Hafif yuvarlayarak şeriti bagaj tavanındaki uygun bir yere yapıştırdım. İlk resimde aydınlatmayı gündüz bile farketmek mümkün.

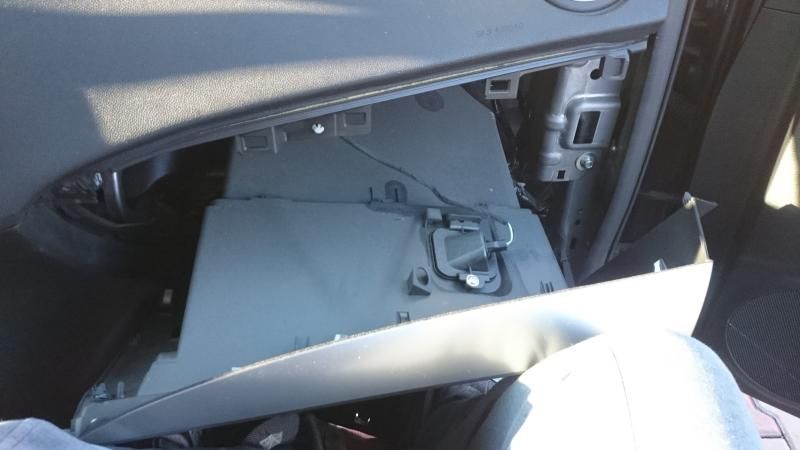

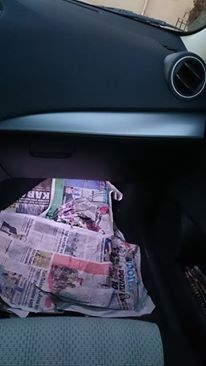

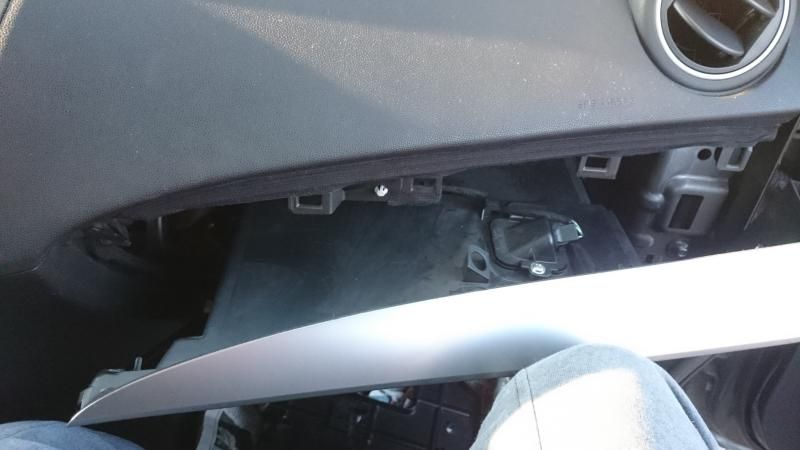

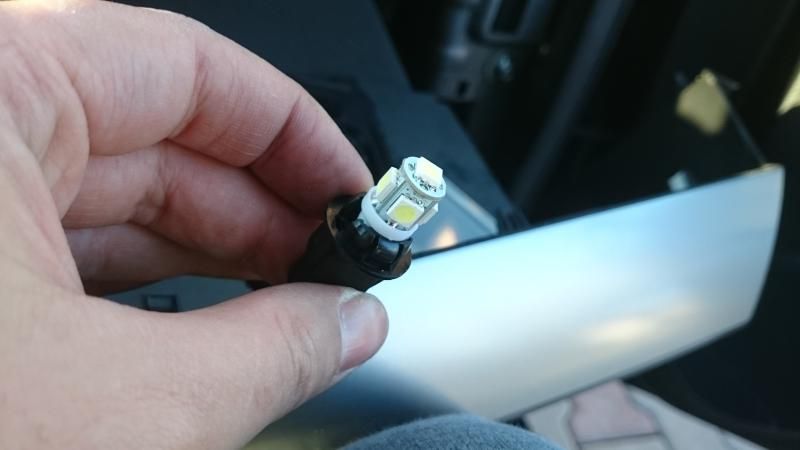

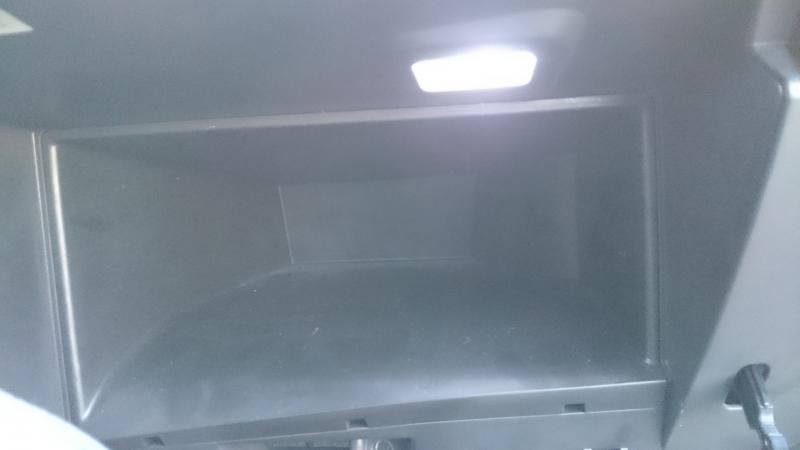

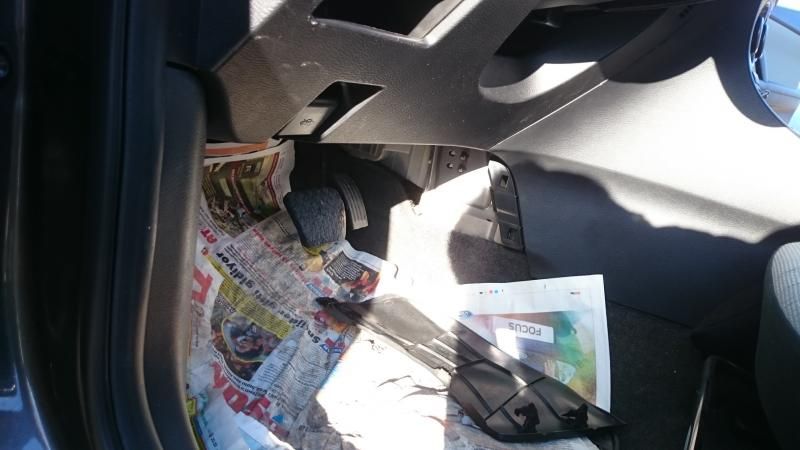

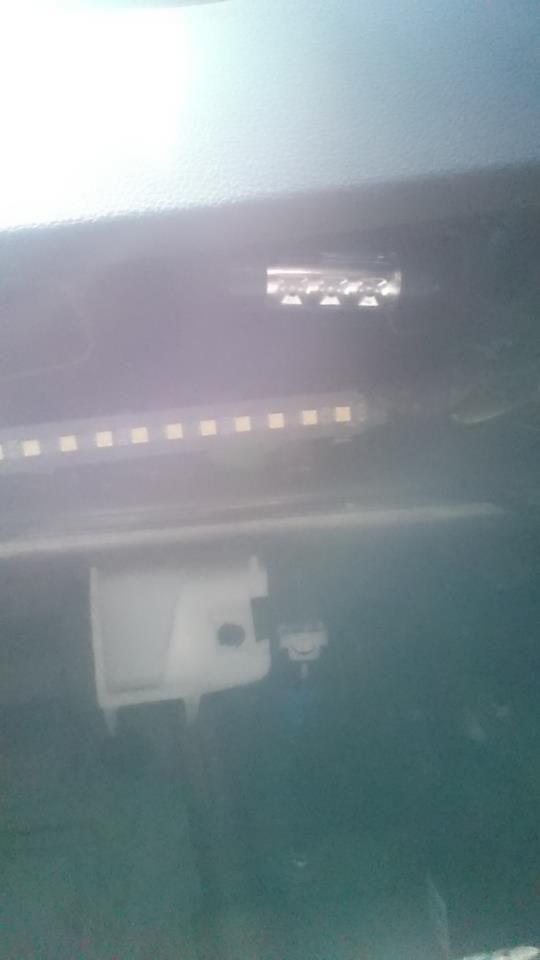

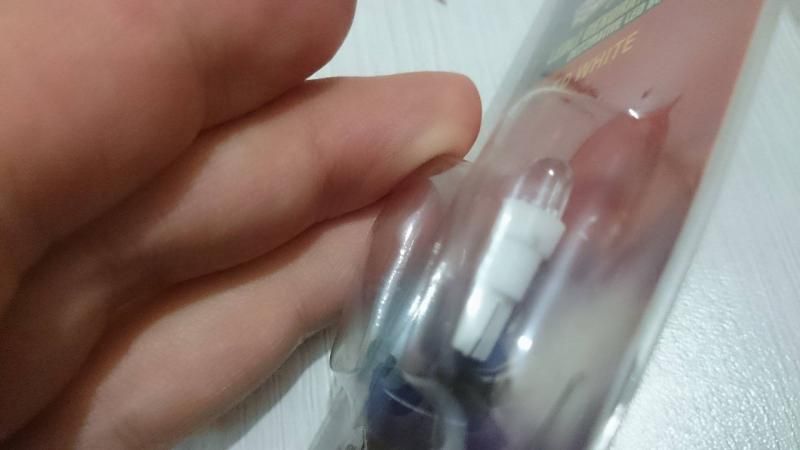

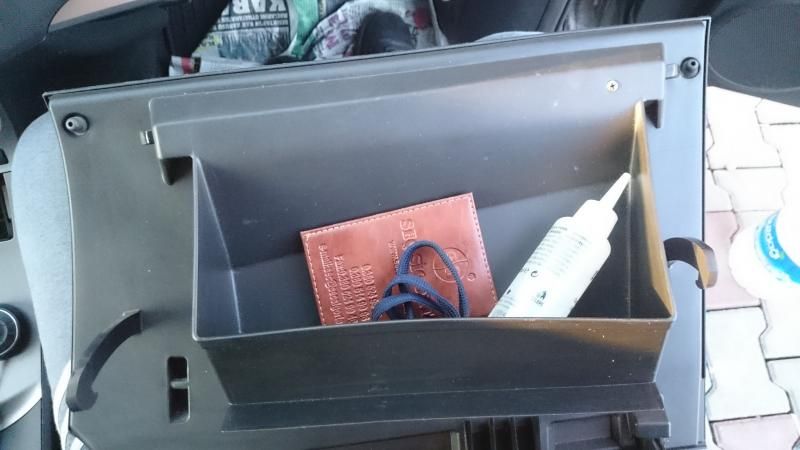

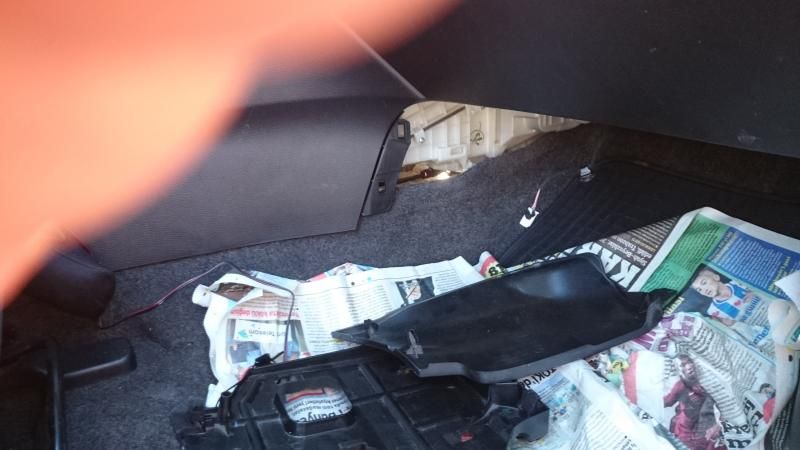

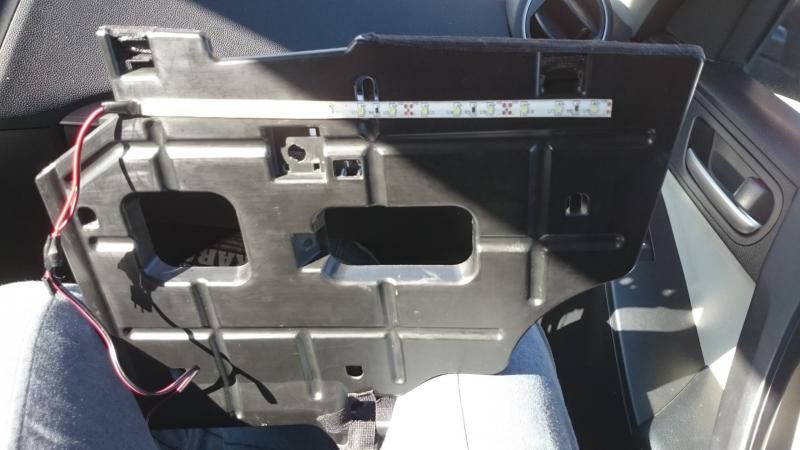

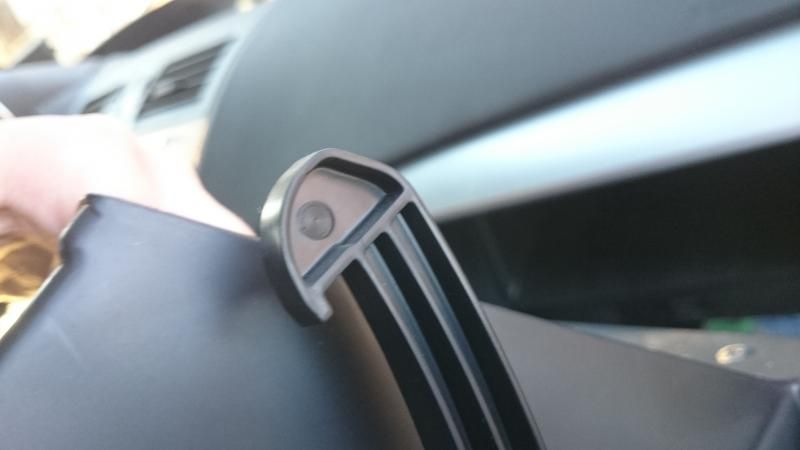

Torpido içi aydınlatma için de torpidoyu söktüm. Önce torpido kapağını söküyorsunuz. İki yandaki ayakları dışarı doğru itip kendinize çektiğinizde ayaklar kilitlerinden kurtuluyor. Diğer ayakları da çekerek çıkarıyorsunuz. Torpidoyu çıkardıktan sonra 2 tane vidamız var. Ardından kapı eşiği trimi ve kapı eşiğinin hemen üstündeki yan trimi çıkardıktan sonra torpido yuvasını çekerek çıkarabilirsiniz. Torpido içi aydınlatma ampulu halojen ve kopuktu teli. T10 ampul buradaki, T10 ledi yerine taktım ve park ya da kısa farları açınca buradaki ampul de yanıyor.

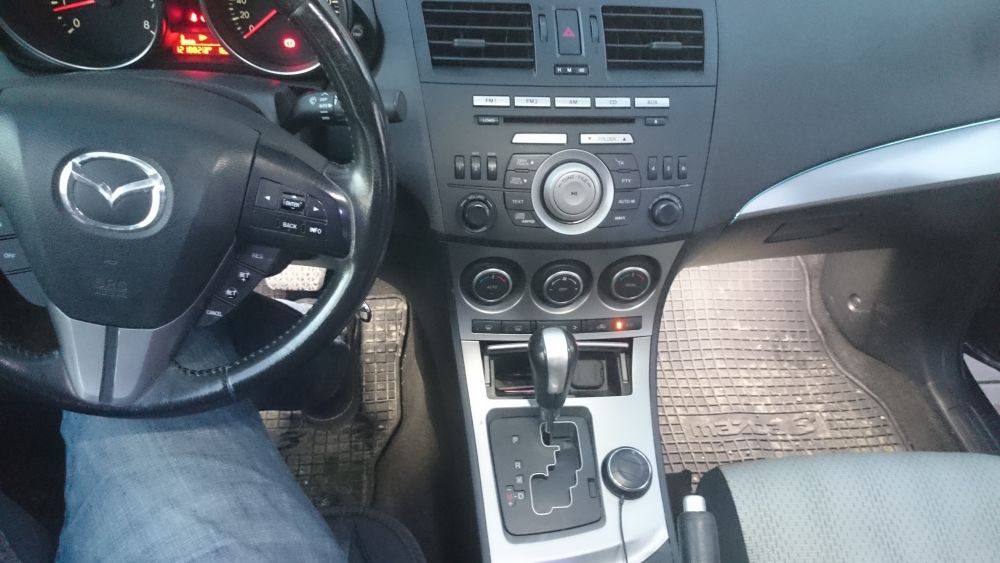

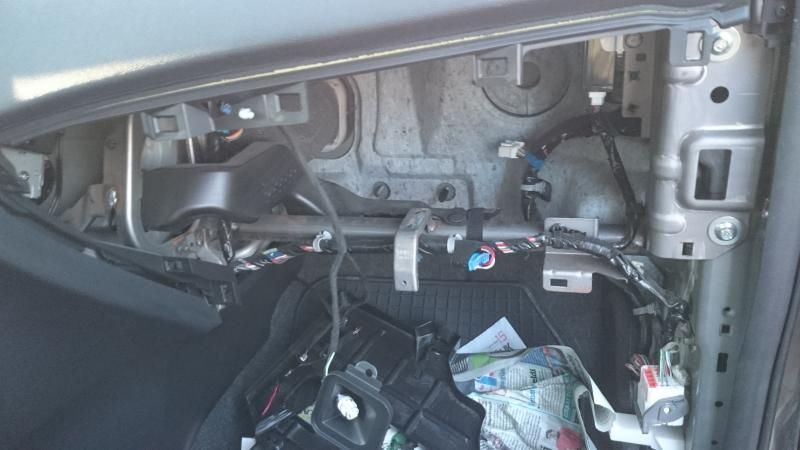

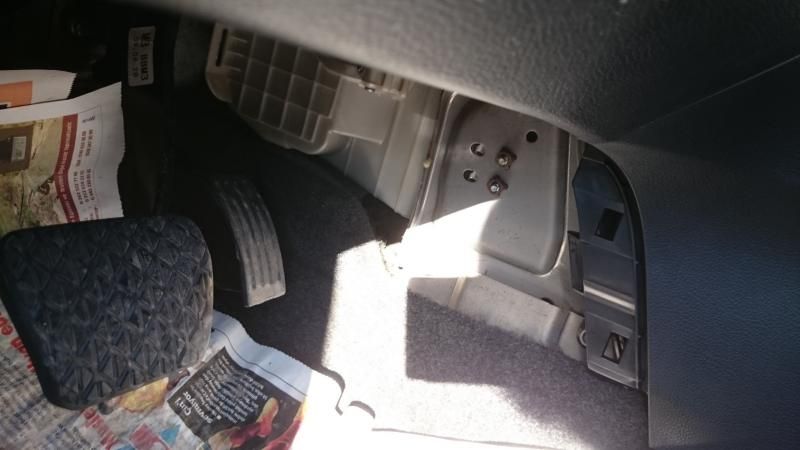

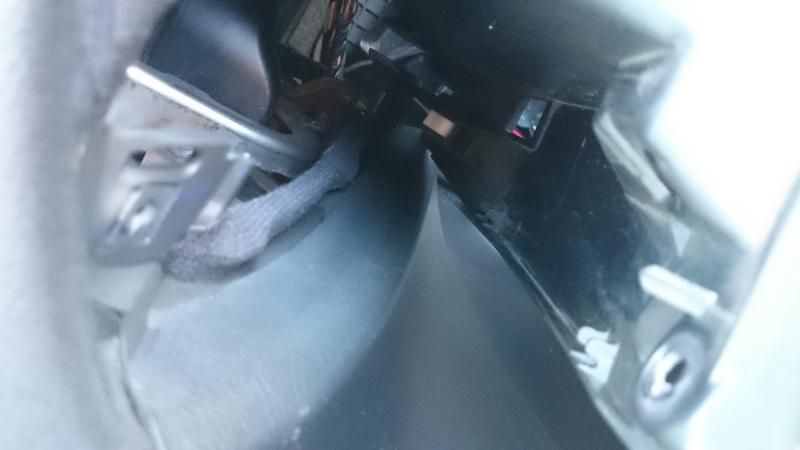

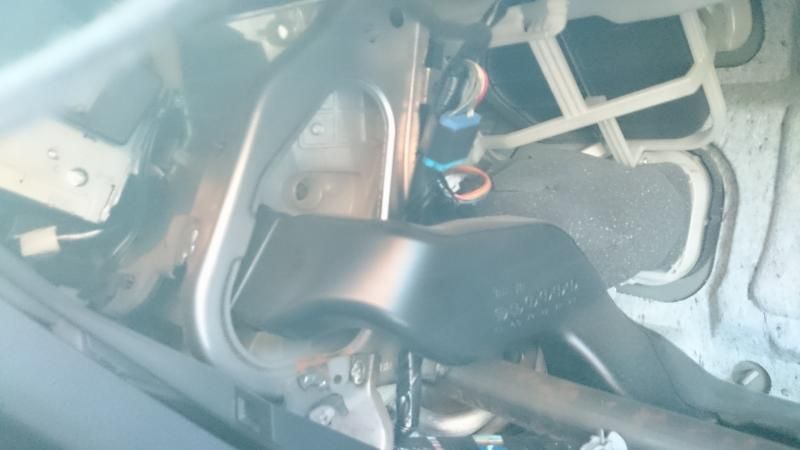

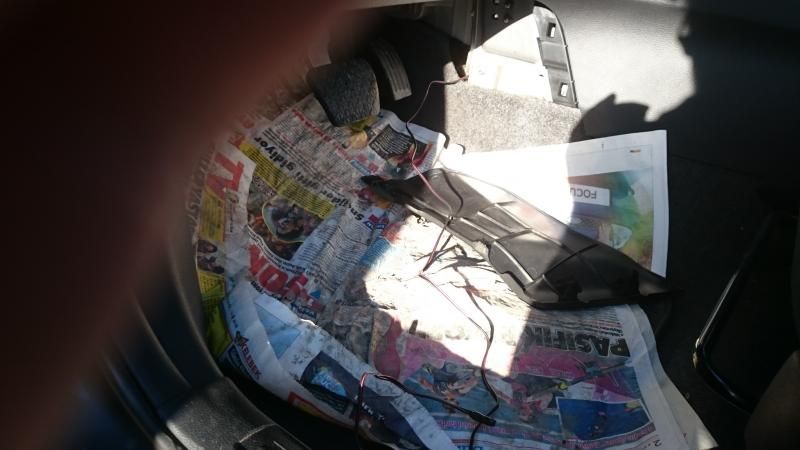

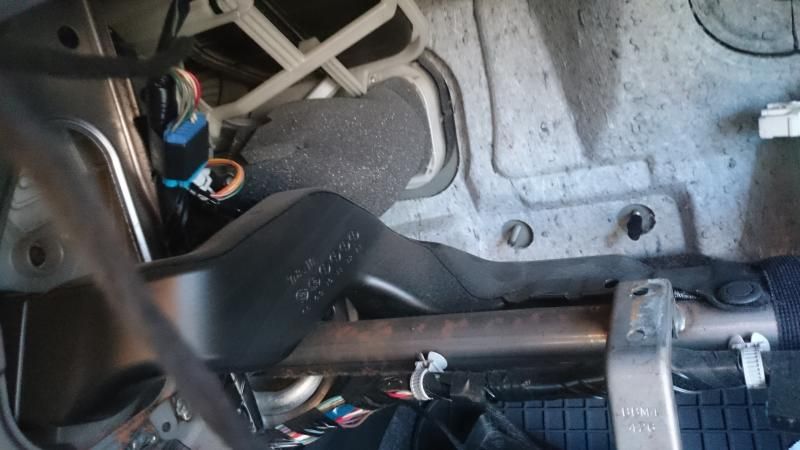

Ayak ucu aydınlatma için de yolcu ayak ucundaki kabloyu sürücü ayak ucuna alabilecek en kolay yolu aradım. Ayak ucundaki plastik trimlerin en ucundaki parçaları çıkarınca iki taraf öbür taraftan görülebiliyor. Bunu fırsat bilip yolcu ayak ucundaki kabloyu ittirdim ve sürücü ayak ucundaki yerden de kabloyu aldım.

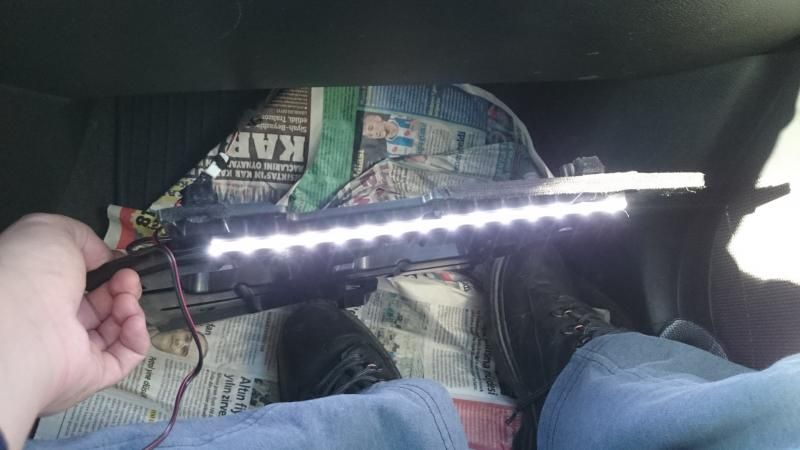

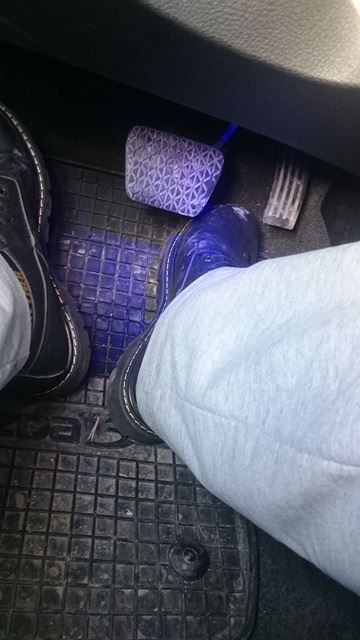

Led şeritleri bağlayıp uygun yerlere yapıştırdım. Yolcu ayak ucundaki plastik kapağa yapıştırdım ledi, sürücü ayak ucunda ise plastik bir kapak olmadığından metal boruya yapıştırmak istedim, yapışmadı. Ben de boru kalınlığındaki kablo demetinin altına yapıştırdım. Oranın fotoğrafını çekmeyi unutmuşum.








Kapıları kilitleyince iç aydınlatma sönüyor, kapı kilidini açınca yanıyor, kapıları kapatınca kontak açıkken kademeli sönüyor, kontak kapalı ve kapıları kapayınca bir süre yanmaya devam ediyor. İç tavan aydınlatma ile eşzamanlı çalışmasını çok sevdim.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Zealot    1.469
Zealot

1. nesil makyajlı mazda 6 larda, (muhtemelen 2. nesil mazda 6 larda da )

T5 soketli  bagaj ampulüne  1,5watt(sanırım) tan daha güçlü bir ampul taktığımızda  ,

şoför kapısında bulunan merkezi kapı kilidi "Beyni" bazen geçici arıza yapıyor.  (zamanla kalıcı olarak bozulabilir)

geçici süreyle kumandayla arabanın kapıları açılmıyor veya kapanmıyor. anahtarla bile açılmıyor . anahtarı çevirince kendisi anında geri kitliyor v.s.

düşük kalite xenon kit takınca da yine aynı merkezi kilit beyni başlarda geçici olarak ve sonunda kalıcı olarak bozuluyor



inşallah olmaz ama,  olur da bir gün kumandadan 1-2  sefer basmanıza rağmen araç açma kapama komutuna tepki vermez ise,  sebebi uzaklarda aramayın

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir    1.206
Mutlu Tekir

Çok enteresan bir sorunmuş.

yarım metrelik led şerit kullandım.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Zealot    1.469
Zealot

3528 kodlu-  tek çipli diye geçen ledler : çoğunlukla metrede 60 adet olup 5W/metre kadar güç tüketir.
5050 kodlu - 3 çipli diye satılan ledler de çoğunlukla metrede 60 adet olup 15W/metre kadar güç çeker.

1 adet 3528kodlu  led tüketimi : 5W / 60  =0,0833 watt



genel kültür  :   bu led isimleri  led chipinin üstten bakışa göre boyutlarını temsil etmektedir.

tek çip : 3,5 x 2,8 mm    "led strip 3528"

3 çip : 5 x 5 mm    "led strip 5050"

8 çip : 5,6 x 3mm   "led strip 5630"

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir    1.206
Mutlu Tekir

Bilgilendirme amaçlı: kullandığım led şerit hepsiburadadan modacar tek çipli beyaz 1 m. Çok aşırı fazla bir ışık talebim olmadığından yeterli görüyorum. Yarın akşam detaylı resimleri atarım.



İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir    1.206
Mutlu Tekir



Bugün eşim Ales'e girip bana da sınav görevi çıkmayınca, arabayla uğraştım 3 saat.

Polen filtresini çıkardım, ıslak mendille uzun uzun temizledim zar zor çeşitli şekillere girerek. Ardından klima temizleyici sprey ile aracı 5 dk soğuk, 5 dk sıcak, 5 dk kapılar açık sıcak dışardan alacak şeklinde dezenfeksiyonunu yaptım. Filtreleri yerine takarken de bol bol sövdüm.

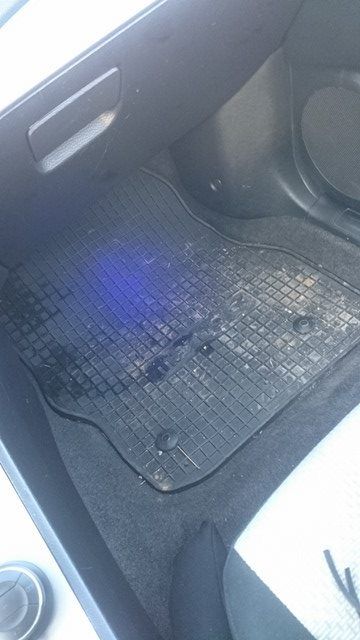

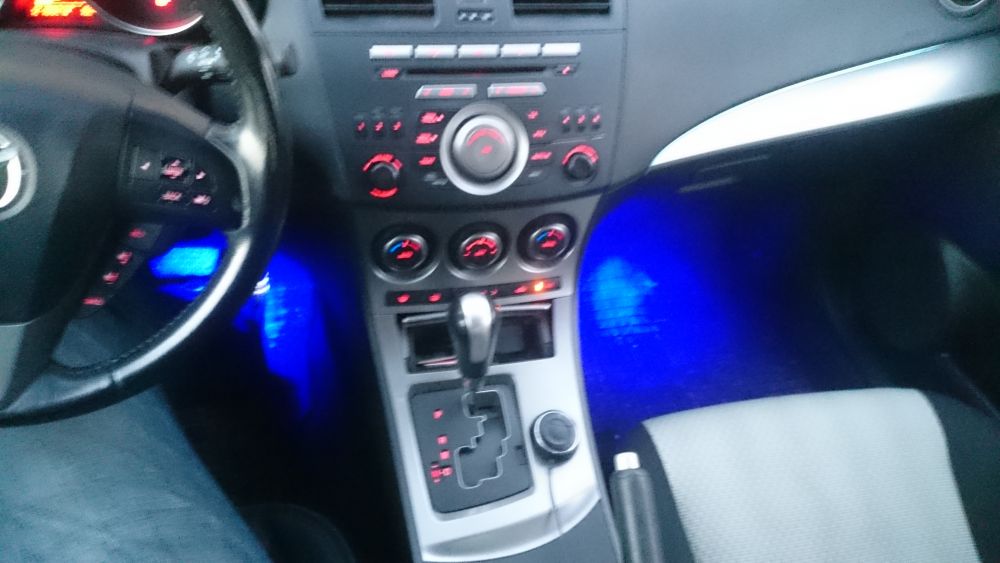

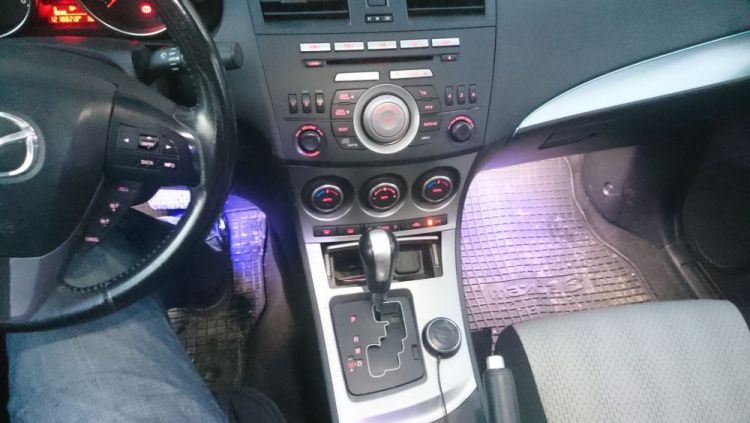

Üstüne iç aydınlatma ile eşzamanlı yanan ayak altı aydınlatmaları değişmiştim, led şeritler kötü oluyor diye. Montajlarını yaptım, üstüne mavi ambiyans lambasını ön ayak altlarına yerleştirdim.
