Mazda 3 BL Geri Görüş Kamerası Montajı

Tavsiye Edilen Mesajlar

Mutlu Tekir

Merhabalar, daha önceden yaptığım bu eklediğim özelliği paylaşmamışım, yeni farkettim.
Aşağıdaki linkteki ürünü almıştım.

https://tr.aliexpress.com/item/4-3-Inch-480-x-272-Color-TFT-LCD-Screen-2-Channel-Video-Input-Car-Rear/32348290024.html

Ürün geldi sonunda. Geçen gün evde güç verip denedim. Gündüz görüşü güzel, gece görüşü tatminkar, tv ışığında etrafı algılayabiliyorsunuz, daha led i yok kameranın. Geri görüşe uygun olarak ters görüntü veriyor kamera ve ekran, bu da olması gereken, güzel bir şey.
Av kablosu baya uzun ve kırmızı güç kablosu var. Bunun da avantajı geri görüş kamerasının ve ekranın gücünü geri görüş lambasından alabilmeniz. Bu kırmızı güç kablosu olmasa, ekran sürekli çalışacaktır gereksiz olarak. Av kablosunun içindeki bu kırmızı güç kablosuyla hem ekran hem kamera sadece geri vitese takınca çalışacak olması güzel.

2 gündür montajını yapmak için uğraştığım geri görüş kamera kitimi bugün tamamlayabildim.

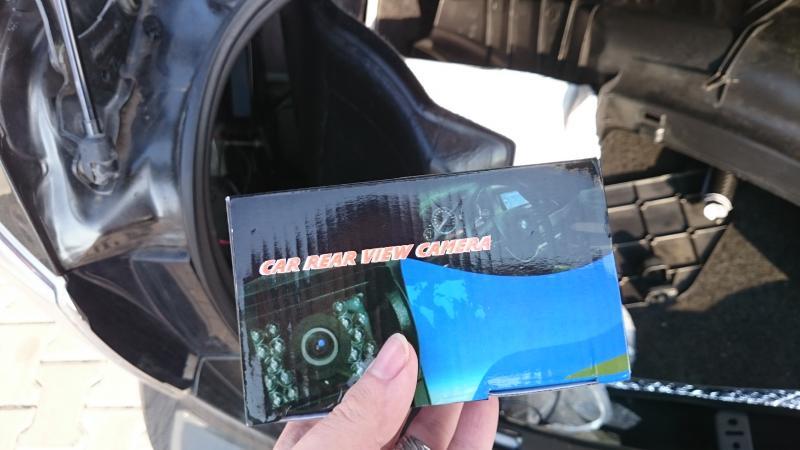

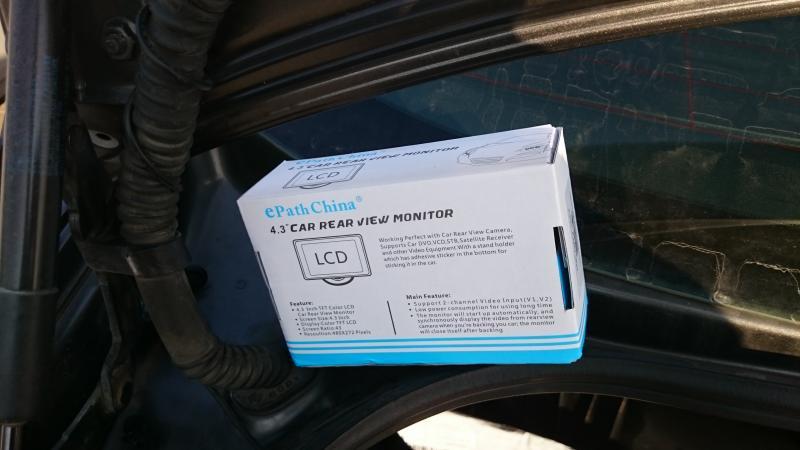

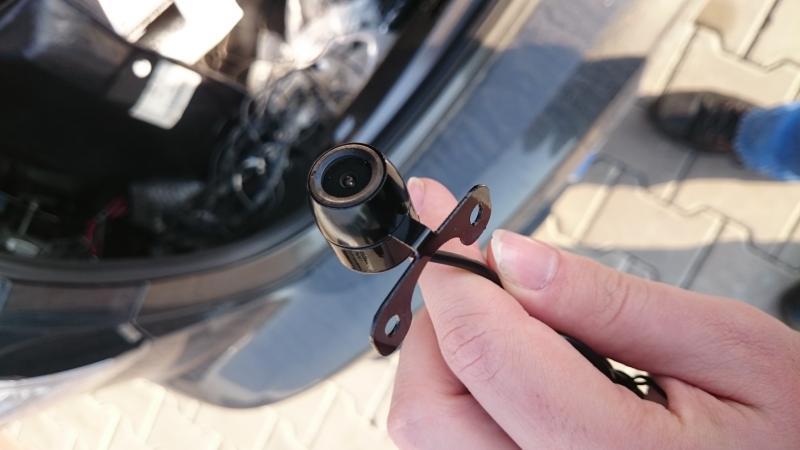

Gelen üründen görseller:

DSC_0030.thumb.jpg.dc50741960c9ee11bae5dfbd4e7da21b.jpgDSC_0031.thumb.jpg.39c3e830dab2a6edc6a834ac60d3abe4.jpgDSC_0032.thumb.jpg.fb71f004b71da784954752208751aaef.jpg

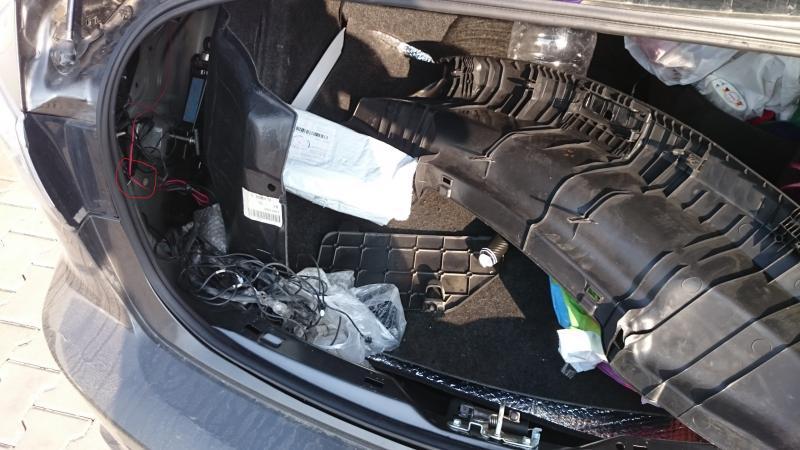

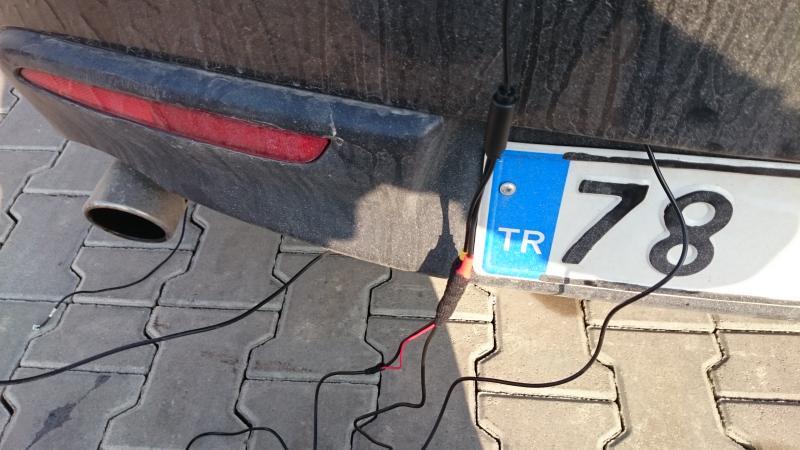

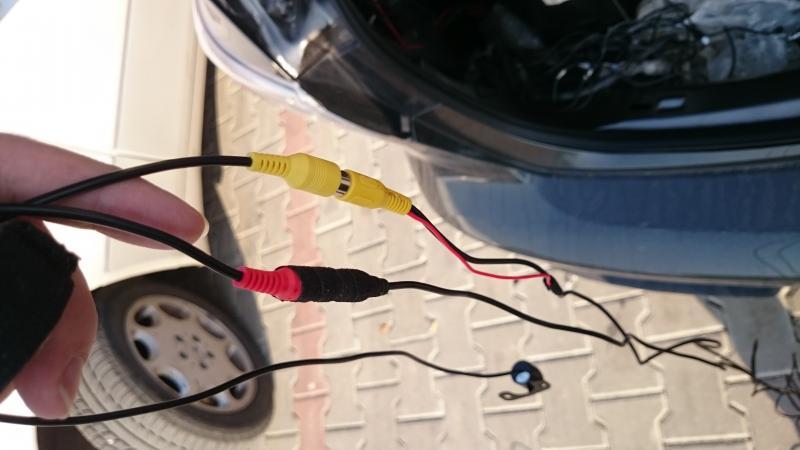

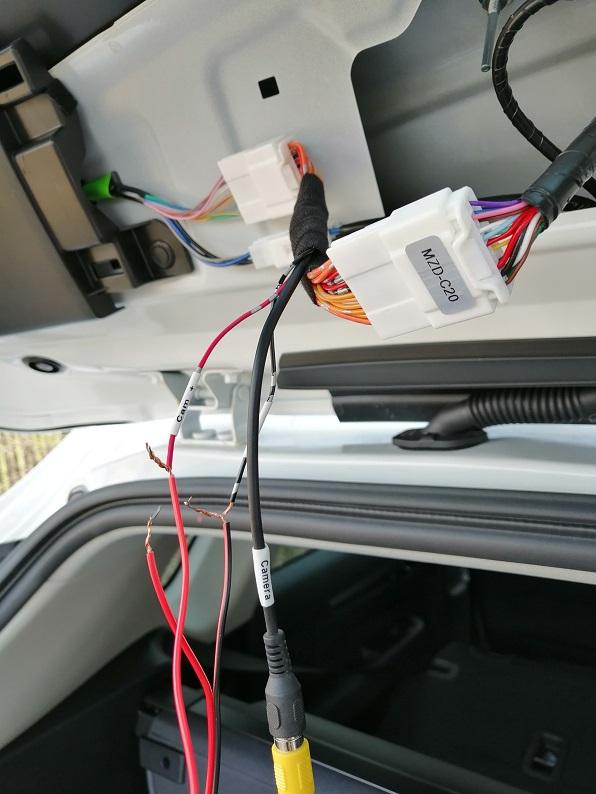

Gerekli bağlantıları öncelikle yaptım. Plakalık bagaj kapağında olmadığı için bağlantı yerleri kısa kaldığından bağlantıları yapıp bant ile açılmayacak şekilde sardım.




Daha sonradan kabloları geçirmeye başladım. Aracımın plakalık aydınlatmalarının arası boştu, en uygun yer olarak burayı gördüm. Plakalık ve tamponun arkasından kabloları alıp park sensörlerinin gözlerinden gelen kabloların aracın içine girdiği boşluktan aracın içine almayı kararlaştırmıştım.



Park sensörlerinin aracın içine girdiği boşluk.

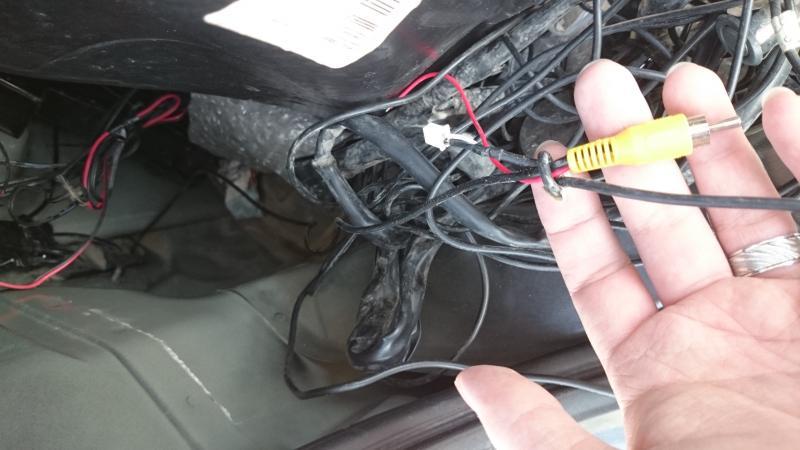

Buradan klavuz bir kablo iterek aşağıdan çıkmasını sağladım, daha sonra da bu kabloya kameradan gelen kabloları bağlayınca aracın içine çektim.

DSC_0035.thumb.jpg.3d3f7bd7acf0df9e1fb03da8d14d0598.jpgDSC_0040.thumb.jpg.e972cd8e92b3140a08297e563114bf4b.jpg

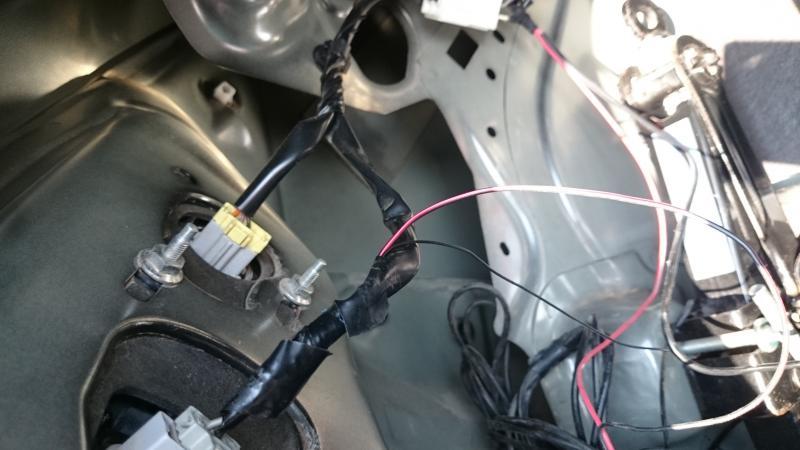

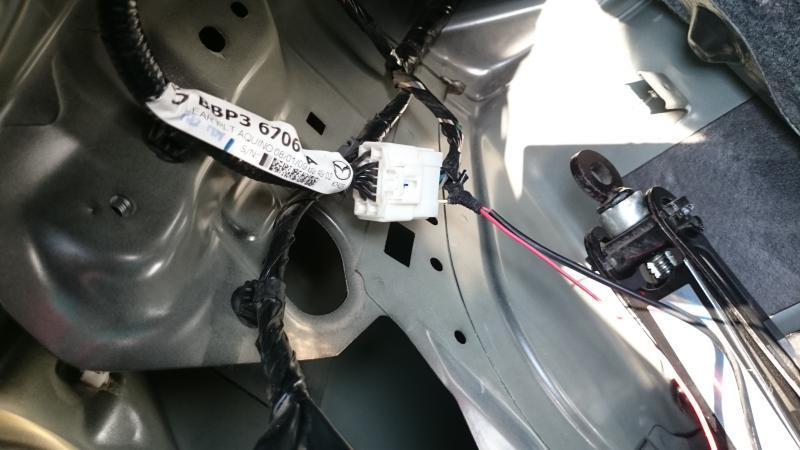

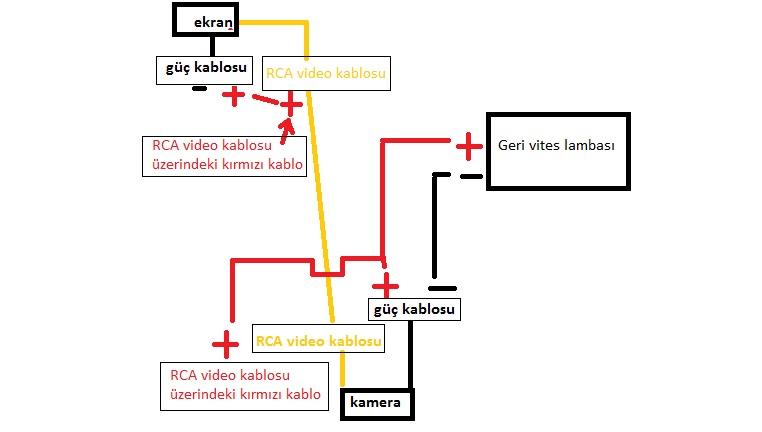

Bağlantıları aşağıdaki şemadaki gibi yaptım. Sistemin gücünü geri park ışığından aldım. Bunu da geri park sensörünün bağlantılarının alındığı noktalar hazır olduğundan rahatça yapabildim.

5ab276119a5c9_ema.thumb.jpg.b465c68eb7748e9e97ee560f831f26b4.jpgDSC_0041.thumb.jpg.4eb090d6a15290945b2341c540bf87e9.jpgDSC_0042.thumb.jpg.5bfae99ceddcc16f2cd7ba856160518c.jpg

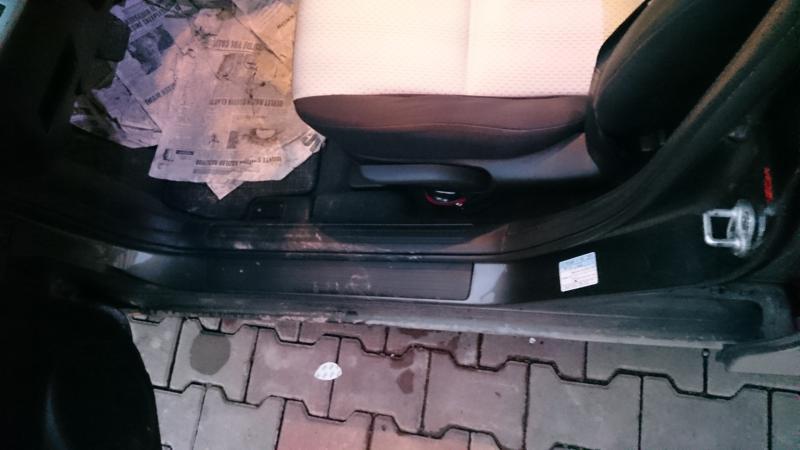

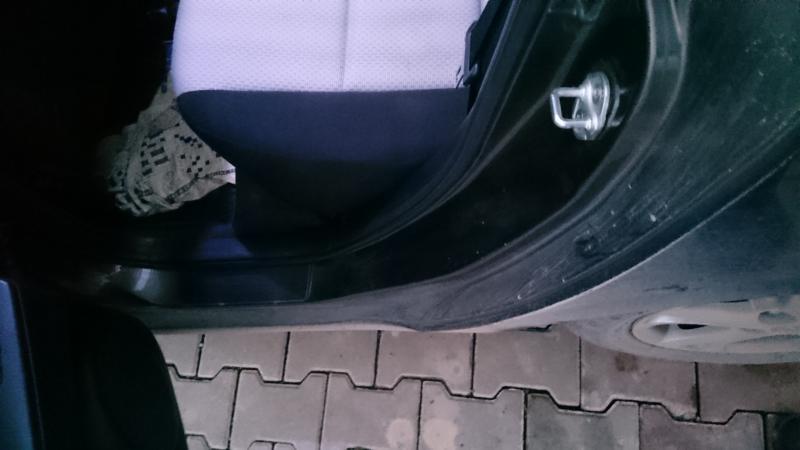

Ekranı öne almak için de eşik trimlerini söktüm.
DSC_0048.thumb.jpg.af326893ae2a55a738f6ad62479e7efc.jpgDSC_0049.thumb.jpg.a1e685953dfa174d6d9c0ee8a354a32a.jpg



Ekranın göğüsteki konumu

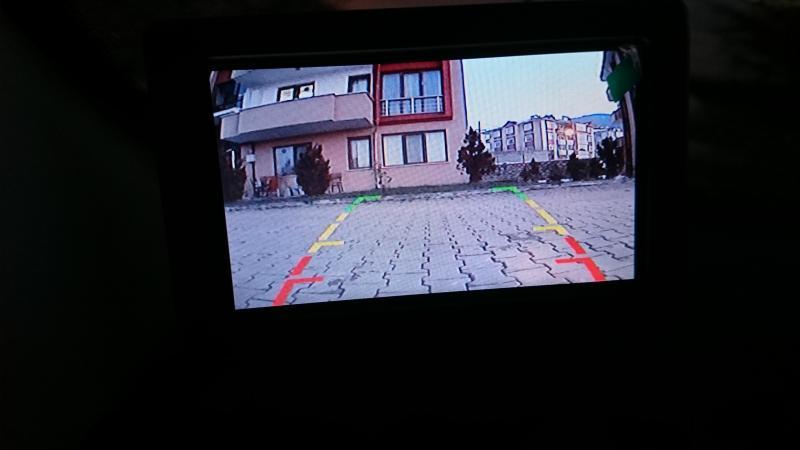

Ekranın yakından görüntüsü

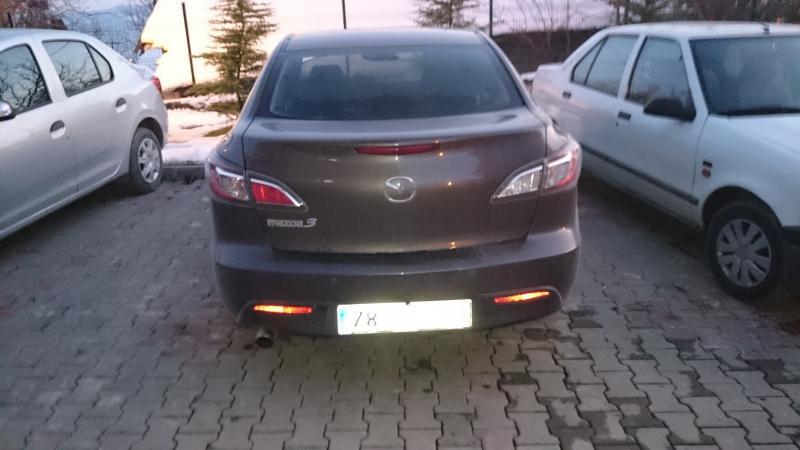

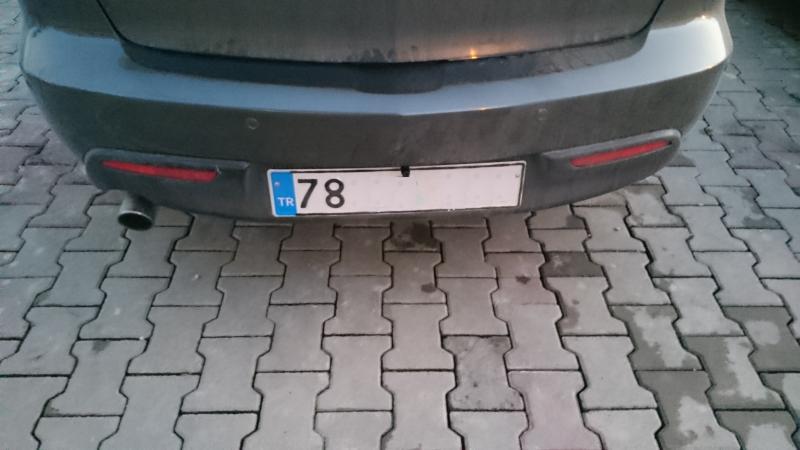

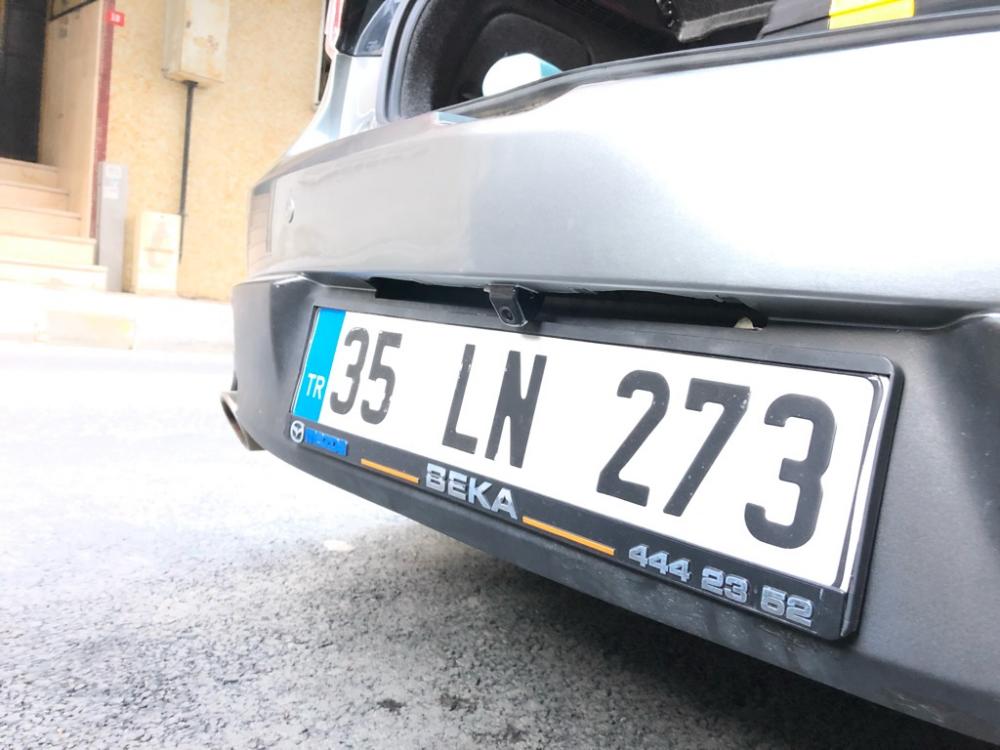

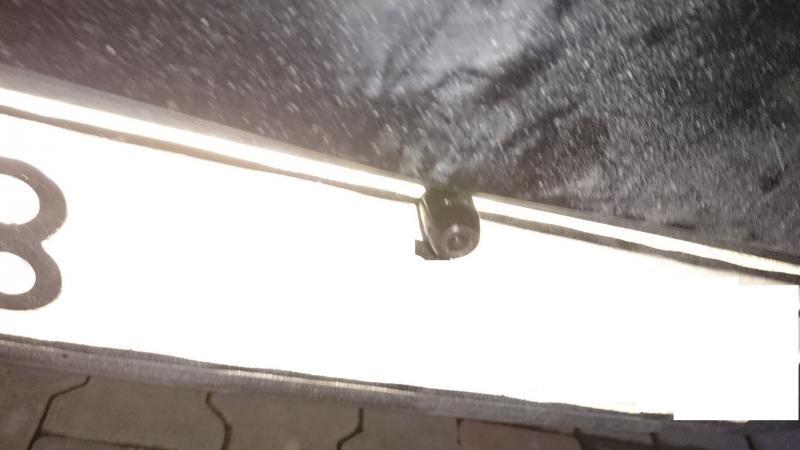

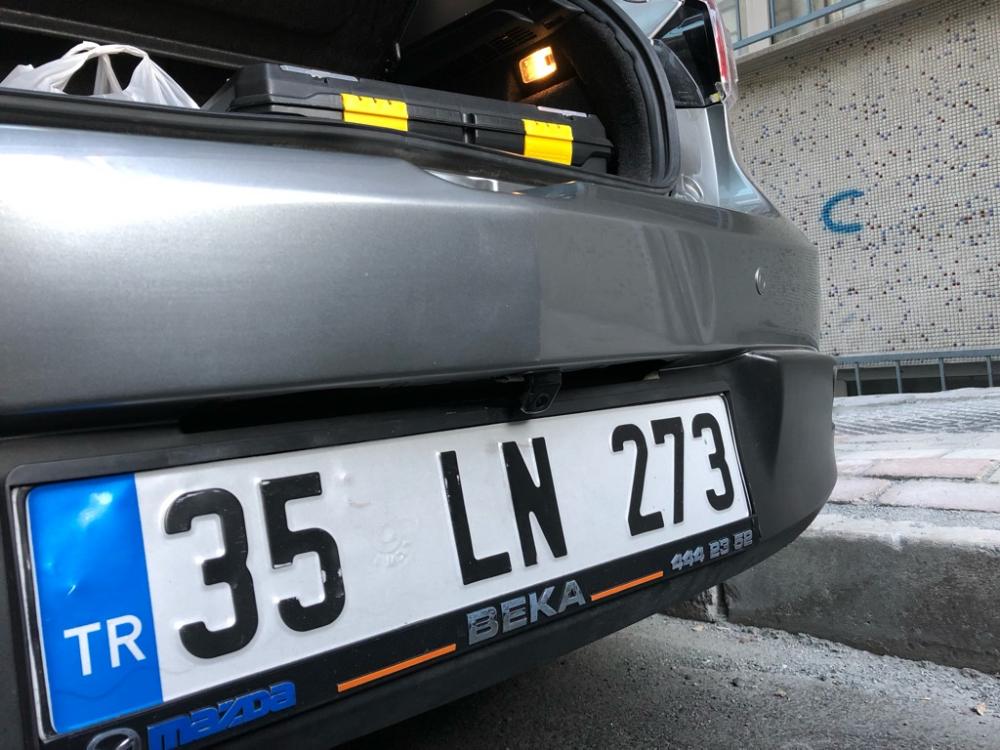

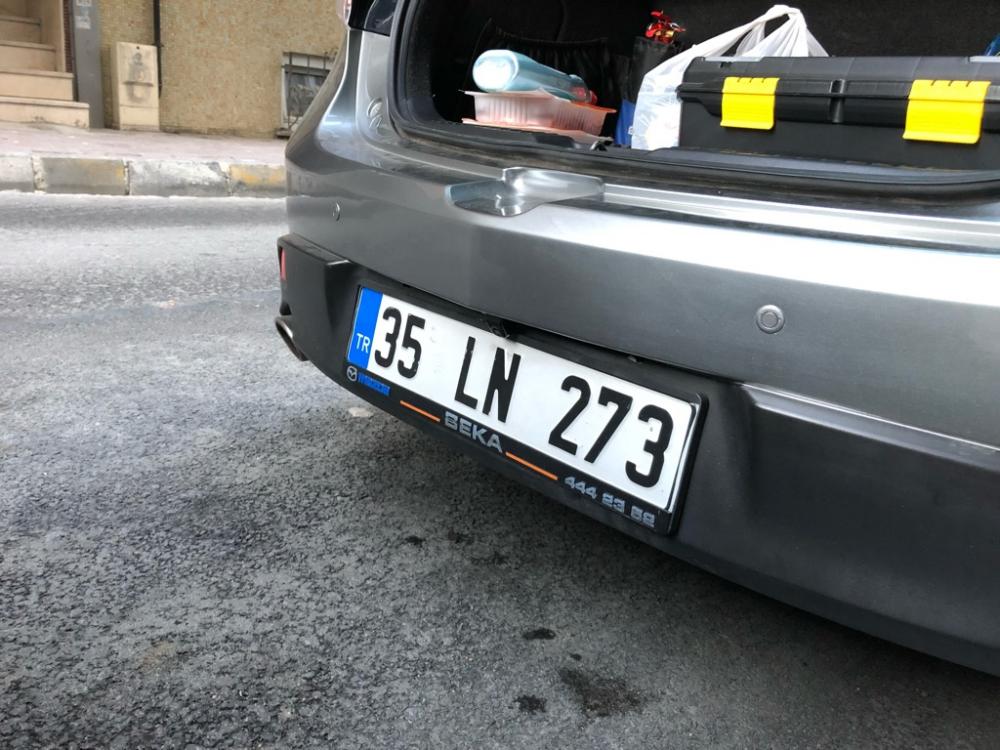

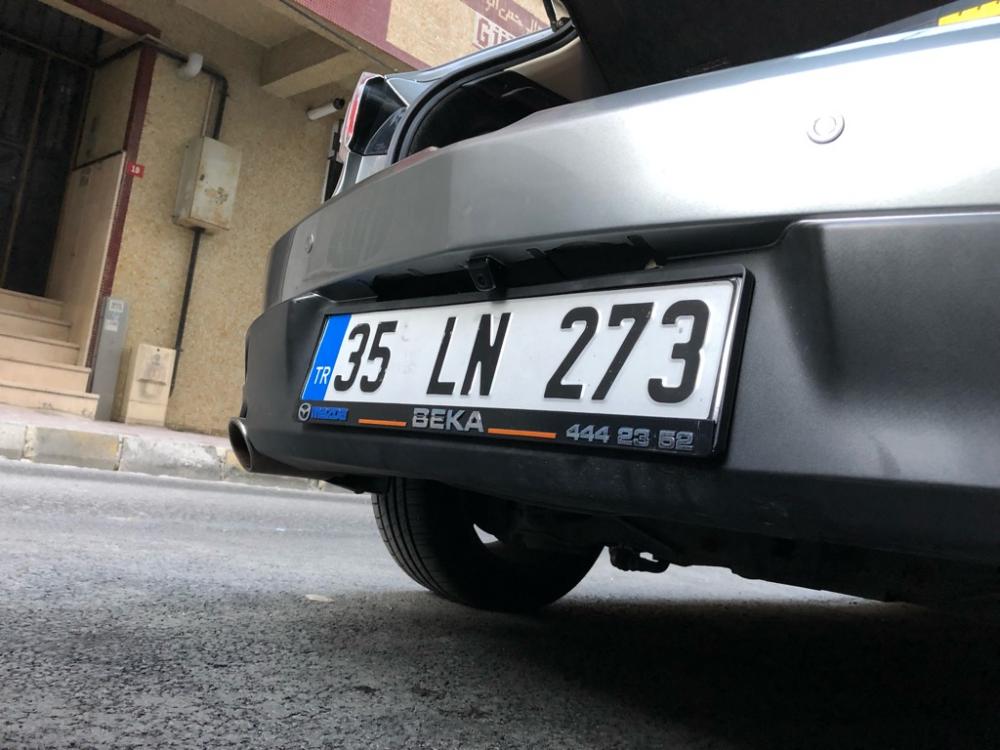

Kameranın aracın arkasından görüntüsü
DSC_0052.thumb.jpg.f3e75ded954624a8a070b71d13216800.jpgDSC_0050.thumb.jpg.6a1346209c7e016006c1d172c20f7466.jpgDSC_0053.thumb.jpg.c614516bd4c4c622c4488bc3a0e85ed0.jpg

İletiyi paylaş


Link to post
Sitelerde Paylaş
İlhan

Güle güle kazasız belasız arasız kullanman dileği ile Mutlu. Oto yıkamacılara aman dikkat, kameraya yakından tazyikli su tutturma.

Paylaşım için teşekkürler ellerine emeklerine sağlık..

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir

Sağolasın İlhan abi. Uzun süredir kullanıyorum da konuyu açmadığımı yeni farkettim öteki konuda arkadaş ilgili soru sorunca..

En az 10 defa basınçlı suya maruz kalmıştır en ufak sorun yok.

İletiyi paylaş


Link to post
Sitelerde Paylaş
quiteguide

Mutlu, on konsola bir multimedya cakmanin vakti gelmiş artık.

Geri görüş işini de cozmussun.

Yap artık şunu.

10 numara işçilik güle güle kullan.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir
11 dakika önce, quiteguide :

Mutlu, on konsola bir multimedya cakmanin vakti gelmiş artık.

Geri görüş işini de cozmussun.

Yap artık şunu.

10 numara işçilik güle güle kullan.

Teşekkürler abi sağolasın.

Valla kullanmaya devam mı etsem yoksa manuel düşük km turbolu araca mı geçsem diye düşünmüyor değilim. O nedenle net değil. En geç Almanyadan dönerken eonon getiririm güz vakti.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir
24 dakika önce, quiteguide :

SC tak SC ;D

O konuda öncü sensin, senden bi atraksiyon bekliyoruz artık. Bak bahar da geldi, havalar güzelleşti. :D Ok dediğin an multimediaya vereceğim parayı sc ye veririm daha iyi.

İletiyi paylaş


Link to post
Sitelerde Paylaş
vethekim

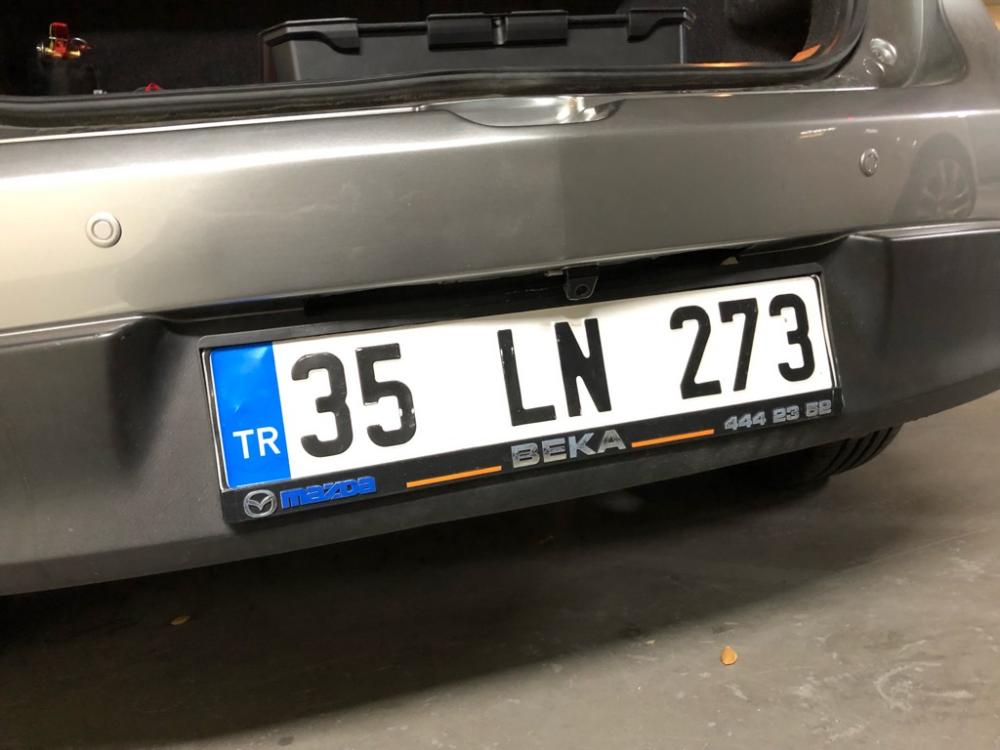

Hayırlı olsun güle güle kullan. Plajalık aydınlatma lambaları ile bütün geri görüş kameralarıda var. Onlardan baktın mı hiç? Dıştan görüntü olarak tek parça olduğu için daha iyi duruyorlar.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir
45 dakika önce, vethekim :

Hayırlı olsun güle güle kullan. Plajalık aydınlatma lambaları ile bütün geri görüş kameralarıda var. Onlardan baktın mı hiç? Dıştan görüntü olarak tek parça olduğu için daha iyi duruyorlar.

Sağolasın abi, 2016 da galiba black friday indirimiyle baya uyguna almıştım diye hatırlıyorum. O plakalık aydınlatmasıyla birlikte olanların fiyatları en az 2-3 katı olduğu için direk elemiştim.

İletiyi paylaş


Link to post
Sitelerde Paylaş
vethekim

saat işini hallettin mi mutlu?

havalar ısınmaya başladı artık bende şu projeler için hazırlık yapayım. senin paylaşımları gördükçe acayip gaza geliyorum

kayınçonun toyota aurisine sarma deri direksiyon kılıfı diktim. ürün linki bu. ilgilenen arkadaşlar için tavsiye ederim. her marka modele uygun kılıf var.

https://tr.aliexpress.com/item/Steering-Wheel-Cover-for-2013-Toyota-RAV4-2014-Toyota-Corolla-Car-Special-Hand-stitched-Black-Leather/1989076071.html?spm=a2g0s.9042311.0.0.2PWtC2

gayette güzel oldu. ancak bazı yerlerde ipi fazla gerdirmişim. dikişi beğenmedim bir ara yeniden dikerim. direksiyon simidini sökerek yapacağım bu sefer.eleman ipi fazla yollamış acık zorlasan 4 kılıf diker. uygulama biraz dar bir zaman aralığında yapıldı foto çekemedim ama bitmiş halini eklerim. multimedya , geri görüş camerası, sis farı ve cruse control işini halledeyim sıra benim arabaya gelecek işallah.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir
2 saat önce, vethekim :

saat işini hallettin mi mutlu?

havalar ısınmaya başladı artık bende şu projeler için hazırlık yapayım. senin paylaşımları gördükçe acayip gaza geliyorum

kayınçonun toyota aurisine sarma deri direksiyon kılıfı diktim. ürün linki bu. ilgilenen arkadaşlar için tavsiye ederim. her marka modele uygun kılıf var.

https://tr.aliexpress.com/item/Steering-Wheel-Cover-for-2013-Toyota-RAV4-2014-Toyota-Corolla-Car-Special-Hand-stitched-Black-Leather/1989076071.html?spm=a2g0s.9042311.0.0.2PWtC2

gayette güzel oldu. ancak bazı yerlerde ipi fazla gerdirmişim. dikişi beğenmedim bir ara yeniden dikerim. direksiyon simidini sökerek yapacağım bu sefer.eleman ipi fazla yollamış acık zorlasan 4 kılıf diker. uygulama biraz dar bir zaman aralığında yapıldı foto çekemedim ama bitmiş halini eklerim. multimedya , geri görüş camerası, sis farı ve cruse control işini halledeyim sıra benim arabaya gelecek işallah.

Abi senin araba zaten güzel ki daha ne ekleyeceksin? :)

Ben de zamansızlıktan birşey yapamıyorum ki ancak çok takıp araya sıkıştırırsam.

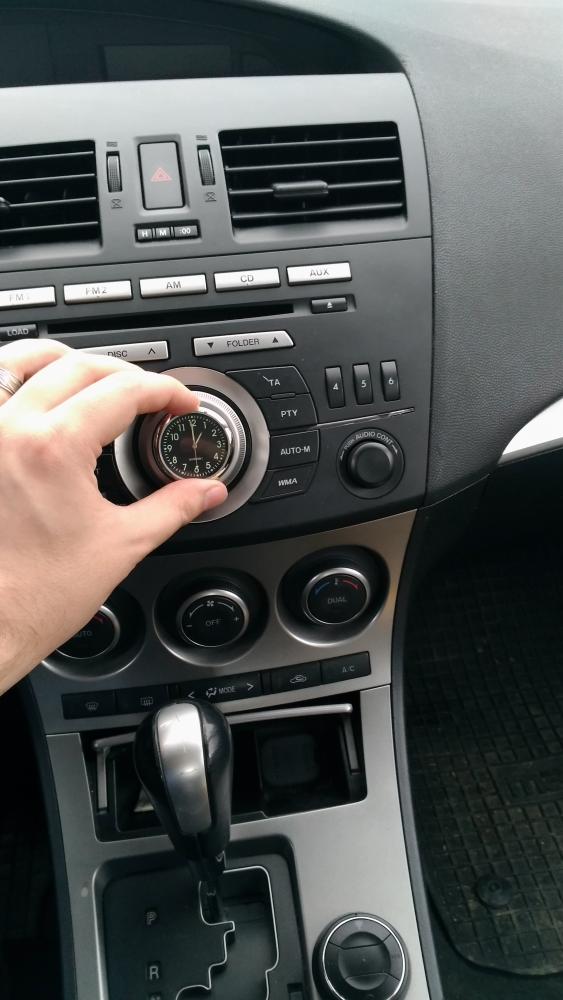

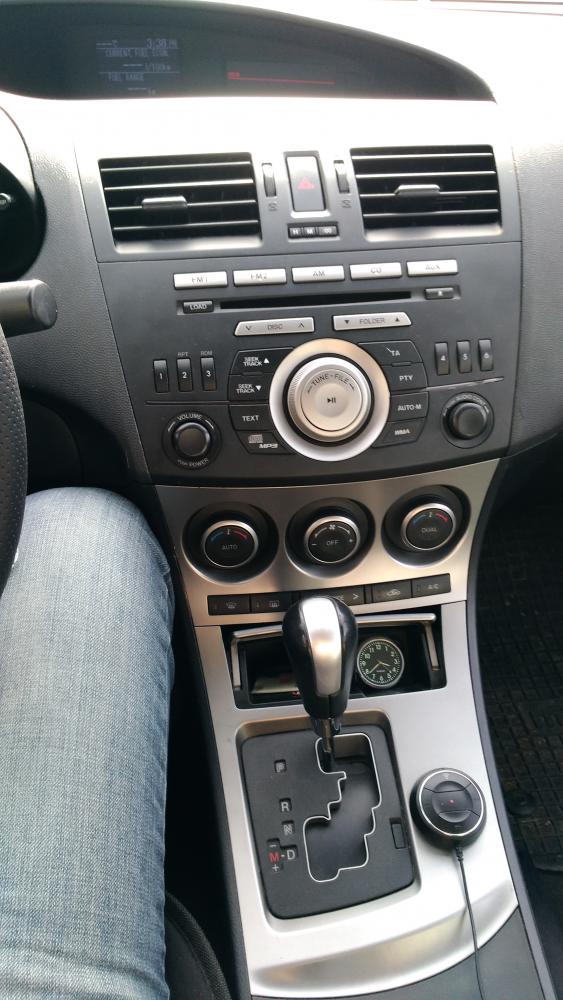

Saat işi duruyor çünkü çift taraflı bantım yok. :D Ya orjinal teypin ortadaki yuvarlak büyük tuşunun üstüne yapıştıracağım, ya da  vites kolunun önündeki bölmedeki çakmaklık yuvası kapağının üstüne.



İletiyi paylaş


Link to post
Sitelerde Paylaş
Devrim Babacan
19 saat önce, Mutlu Tekir :


Elinize sağlık.

Kamera açısı çok yukarıda gibi geldi bana.
