Kapı Dili İçi/Kapı Kolu Ambiyans Aydınlatma Ekleme

Tavsiye Edilen Mesajlar

Mutlu Tekir

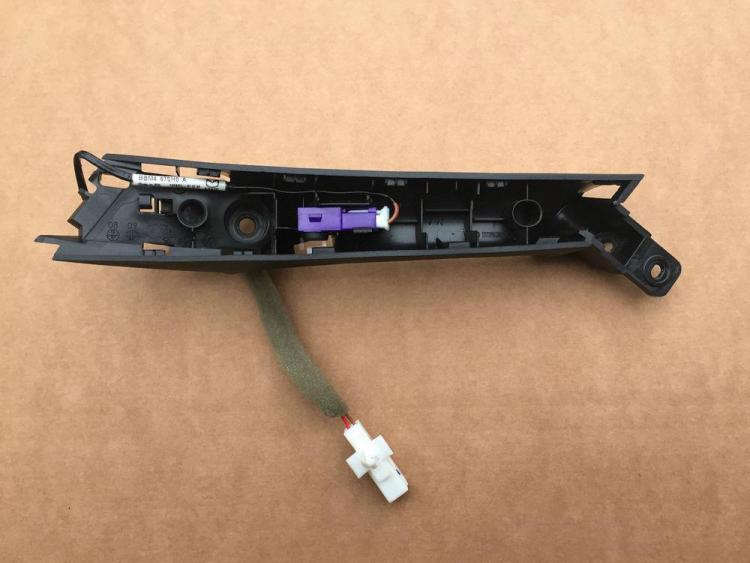

Kapı kilidi açma dilinin olduğu yere ambiyans aydınlatması ekledim. İsteyenler aynı işlemleri kapı tutma kolunun ön kısmına uygulayabilir.  Mirailerdeki parça ve aydınlatma böyle.

1.thumb.jpg.e7c1c5d3bdcc77d9d1f7906d23e64a26.jpg2.jpeg.158eeb3b323f434d768d3a0612a0f91d.jpeg

Görüldüğü gibi cam açma butonlarını aydınlatıyor.


Orada kötü olacağını düşündüğümden kapı kilidi açma dilinin bulunduğu kısma gizlemek istedim. Kontak açtığımda yanıyor, kapattığımda kapanıyor.

Öncelikle tavan ambiyans led aydınlatmada kullandığım ledlerden 3 tane hazırlamıştı @ediz07 hocam sağolsun. Birini tavanda kullanmıştım. Geri kalan iki tanesini de ön kapı dillerinde kullandım. Nasıl yapıldığı ile ilgili tavan ambiyans konusuna gidebilirler. Başarıyla tamamlayınca da arka kapılara da taktık.

Dün Ediz hocanın şarjlı matkapıyla tam ortaya (yuvanın enlemesine ve boylamasına) delik açtım. Tam elimdeki ledin gireceği çapta.


Led devresinin kablo bağlantılarını yaptım. Bu noktada hızlı klipsler (fast clips) ek almada çok büyük kolaylık sağladı.

5.thumb.jpg.44daa3a5756568bb478c29b1bc7b9e17.jpg6.thumb.jpg.94eae201c20882e93533e79e302e6c4d.jpg

Ledi yerine koyup kabloyu aşağı çektim.

7.thumb.jpg.25feff32ccef6e1d30cb5baa7a1055fa.jpg8.thumb.jpg.b6ecf1f7b7c517319687bdf72e942d1f.jpg

Ön yolcu tarafı için siyah ve kırmızı-beyaz çizgili tam zıt köşelerdeki kablolar olduğunu söylemiştim. Hızlı klipslerle bağlantı alıp bağladıktan sonraki görüntü

9.thumb.jpg.18e3edfaaffeaebf8546590a32b4d980.jpg10.thumb.jpg.385862f1f64bd7f4a42a9587142a9c7a.jpg

Geldik sürücü tarafına. Buradaki konektörün de aynı şekilde olacağını sanarken olmadığını gördüm. Deneme yanılmayla uygun kabloları buldum. Baştan 3. kablo pembe-siyah +, öteki baştan 2. kablo (pembe-siyahdan sonraki 3., baştan 6.) kırmızı-beyaz kablomuz da -.

11.thumb.jpg.004b5bc42ef82c2eae3c7cf32f455b39.jpg12.thumb.jpg.72b39f45d97acd272af50629cbdde393.jpg13.thumb.jpg.f19073950b495d47a6f038dabb713a3b.jpg

Ledi yerine yerleştirip bağlantılarını taktım. Konektörleri geri takıp parçayı yerine koydum.

14.thumb.jpg.dff2f906f2e138823ac6eebc2712a079.jpg15.thumb.jpg.07bde8633793a8ce70b9550f50116cec.jpg16.thumb.jpg.50b7998edaec01cd4b79e57e339bba58.jpg

Ve sürücü tarafında sonuç.

17.thumb.jpg.40f8f850784a5bcd75b750984e1b8120.jpg18.thumb.jpg.80a6af7ce5bc08906e2fe22010591d58.jpg

Göz alma konusuna değinirsek, ledler zaten çok sönük yanıyor. Ayrıca 360 derece ışık yaymıyor 1 doğrultuda odaklıyor. Sürüş pozisyonunda led ışığı direk olarak gözükmüyor.

19.thumb.jpg.e9d674b92892739cd4f395b50f08f494.jpg20.thumb.jpg.140f5c3a99a6b4c1ced0f6c08b0e4474.jpg

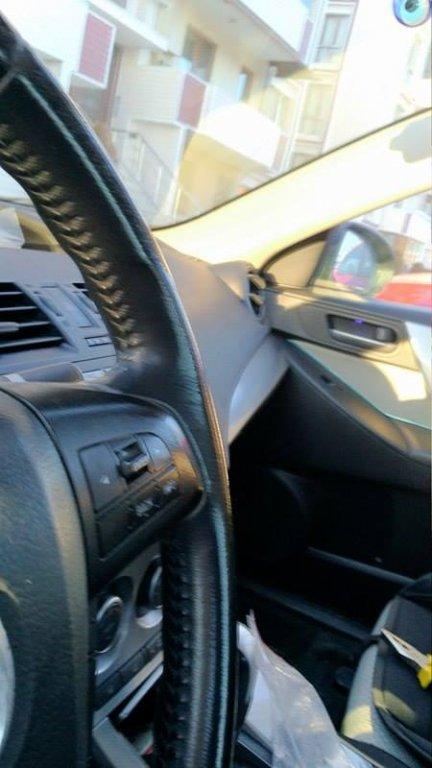

Direksiyon hizasına eğildiğimde görülüyor ancak.

21.thumb.jpg.8ab3fbbcbdbfca4ef59a64531494b5fe.jpg22.thumb.jpg.e5b3b1da5504d350647b12c71d6767ed.jpg



Direnci bir miktar artırıp daha da loşlaştırmak istiyorum ama yine de göz alma ve yansıma yapma durumları yok. Eğilmeden ledler gözükmediği için de göz alma olmuyor zaten.

Gece oturma pozisyonumda göz hizamdan görüntü

25.thumb.jpg.816ad065424ec85db175f19b28783007.jpg26.thumb.jpg.d0a9d835f1649d21a061f857a1f65a80.jpg



Tavan ambiyans ışığının elektriği de fara bağlı. Ayakaltı ambiyans aydınaltmayı torpido içindeki ışığın kablolarından aldıysanız her 2 durumda da farlarla beraber yanar. Bardaklık aydınlatmasının ayakaltı ambiyansa bağlamanın tek avantajı, dimmer bağlanırsa eğer ayakaltı ambiyans ışıklarıyla beraber bardaklık aydınlatmasının da parlaklığının kontrol edilebilmesi olur.



Tümünün gece görünüşünü hoşçakal yaris merhaba mazda 3 konumda paylaşmıştım fakat bulamıyorum maalesef. Bulduğumda eklerim. Bu kapı dili veya kapı kolu ambiyans eklemesi her araca yapılabilir.





İletiyi paylaş


Link to post
Sitelerde Paylaş
vethekim

Eline sağlık güzel olmuş.Kırmızı led daha güzel olurdu sanki?

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir
2 dakika önce, vethekim :

Eline sağlık güzel olmuş.Kırmızı led daha güzel olurdu sanki?

Sağolasın hocam, iç ortamı mavi olarak kararlaştırdığım için buna karar vermiştim. Mavinin sakinleştirici ve konsantreyi artırıcı etkisi olduğu için seçtim.

Önceden yaptığım bir uygulama.

İletiyi paylaş


Link to post
Sitelerde Paylaş
vethekim

Sonradan bende farkettim ayak altı ambiyans aydınlatmalar ile aynı renkmiş. Yariste torpido ve ayak altı aydınlatma yapmıştım konsol ışıkları ile aynı renk olunca oem gibi durmuştu.

Yada rgb ledler kullanabilirsin.Dimlenebilen ve renkli bir iç ambiyans aydınlatma yapılabilir. İş yerinden arkadasımda yeni kasa civic var. Tutturdu yapalım diye. Müzik çalınca disko gibi olsun istiyor( apachi )bakalım benim aklıma yatmadı ama malum zevkler ve renkler.

İletiyi paylaş


Link to post
Sitelerde Paylaş
ReaL35

Gerçekten helal olsun.

Kesinlikle aksesuarcı mekanın olması lazım... İlk müşterin ben olurdum.

İletiyi paylaş


Link to post
Sitelerde Paylaş
Mutlu Tekir
5 saat önce, ReaL35 :

Gerçekten helal olsun.

Kesinlikle aksesuarcı mekanın olması lazım... İlk müşterin ben olurdum.

Sağolasın hocam. Yolun Safranboluya düşerse @ediz07 hocayla birlikte elimizden geldiğince birşeyler yapmaya çalışırız. :)

İletiyi paylaş


Link to post
Sitelerde Paylaş
ReaL35
5 saat önce, Mutlu Tekir :

Sağolasın hocam. Yolun Safranboluya düşerse @ediz07 hocayla birlikte elimizden geldiğince birşeyler yapmaya çalışırız. :)

Nazik davetin için teşekkür ederim abim.

Sağ ol, var ol.
