1. Nesil Mazda 3 Kokpit Çalışmam

Tavsiye Edilen Mesajlar

cagdas123

Merhaba Arkadaşlar. Önümüzdeki günlerde mazda3 aracımın ön hız kadranlarının o kısmı yani dashboard kısmını dijital lcd ekran ile değiştirmek ve son model araçlardaki tema tasarımlarını yerleştirmek üzere bir çalışmam var. İşlem safhalarını tamamladıkça görseller alarak sizinle paylaşmak istiyorum. Bakalım ne kadar başarılı olabileceğim yada sonuç nasıl olacak göreceğiz.


İletiyi paylaş


Link to post
Sitelerde Paylaş
Mehmet Özdemir

haydi bakalım, merak ettim. tasarladığınız bir ön çalışma falan mevcut mudur?

İletiyi paylaş


Link to post
Sitelerde Paylaş
Lupara

Işıklandırmasından hız basamaklarının yerlerine kadar dünyanın en güzel tasarlanmış kadranını ellemeyin de neyi değiştirirseniz değiştirin bence. :) Tabi ayrıca bir ferrari f50'niz varsa bişey diyemem.

Hız ibresini 180 e dikince bir tuhaf oluyordum. :)

İletiyi paylaş


Link to post
Sitelerde Paylaş
cagdas123
14.06.2020 at 21:58, Mehmet Özdemir :

haydi bakalım, merak ettim. tasarladığınız bir ön çalışma falan mevcut mudur?

Malzemeler gelsin ön hazırlıkları yapıyorum. Bizim mazda3 lerin çok pahalı donanımlı araçlar ile arasında eksikleri mutlaka var ancak bizim mazdalara düşündüğüm turbo sistemi monte edilirse ki bu durumda araçları benzinde kullanmamız hem yakıt tasarrufu hemde performans açısından araçlarımızın ömrünü otogazla tüketmemizi önleyecek hemde ciddi performans alamadığımız araçlarımıza ekstra 30 Hp güç katacak kalkışlar çok daha seri olacak. Geleneksel turbolar gücü egzosdan alır, benim düşündüğüm uygulamada ise egzos görevini yapacak ve turbo kurulumunu çok komplike olmaktan çıkaracak bir tribün tasarlanmış. Takması çok daha zahmetsiz. Ayrıca basınçlı hava işlevini yine yapacak turbonun tribünü kuvvetli havayı hava filtresinden alacak yani bu turbo ile açık hava filtresi kullanımı iyi bir ikili olacak ve ekstra güç etkili şekilde hissedilecektir.

Aracımın mekanik kadranlarını bende çok beğeniyorum arkadaşımızın yorumda yazdığı gibi fakat ben mekanik kadranların olduğu dashboard a yüksek çözünürlüklü LVDS ekran yerleştirdikten sonra buna bağlı mini pc boardımın üzerindeki mali400 grafik çipinin sayesinde hazırlayacağım dashboard tasarımı ile mazda3 aracımın kokpitinde çok daha lüks araçlar için hazırlanmış kadran tasarımlarını kullanabileceğim. Bu güzel olmazmıydı. Anlattıklarım biraz ütopik gelebilir ancak çabalayınca olacak işler bunlar.

İletiyi paylaş


Link to post
Sitelerde Paylaş
AKayhan

Lexus gibi birtakim lüks markalarin dashboard dizayni çok farkli olabiliyor.  Örnegin, kontak açmadan önce dashboard tamamen karanlik görünüyor, daha dogrusu görünmüyor.  Ancak kontak açildiktan sonra dashboardi görebiliyorsunuz.  Ben buna alismadigim için bana biraz ürkütücü geliyor.  Aslinda bizim Mazda'da da speedometer yani hiz göstergesi böyle çalisiyor.  Kontak açilmadan önce karanlik.

Ben özellikle hiz göstergesi ve takometrede dijital yani rakamsal göstergeyi sevmiyorum, analog daha kullanisli geliyor.  Örnegin, eskiden Fiat Tempra hiz göstergesi dijitaldi ve hiç sevmezdim.  Analog bence daha çok bilgi veriyor.  Ancak, bazi high-end yani pahalli spor araçlarin bile bazi göstergeleri dijital olabiliyor, ben sevmiyorum.



İletiyi paylaş


Link to post
Sitelerde Paylaş
cagdas123
2 saat önce, AKayhan :

Lexus gibi birtakim lüks markalarin dashboard dizayni çok farkli olabiliyor.  Örnegin, kontak açmadan önce dashboard tamamen karanlik görünüyor, daha dogrusu görünmüyor.  Ancak kontak açildiktan sonra dashboardi görebiliyorsunuz.  Ben buna alismadigim için bana biraz ürkütücü geliyor.  Aslinda bizim Mazda'da da speedometer yani hiz göstergesi böyle çalisiyor.  Kontak açilmadan önce karanlik.

Ben özellikle hiz göstergesi ve takometrede dijital yani rakamsal göstergeyi sevmiyorum, analog daha kullanisli geliyor.  Örnegin, eskiden Fiat Tempra hiz göstergesi dijitaldi ve hiç sevmezdim.  Analog bence daha çok bilgi veriyor.  Ancak, bazi high-end yani pahalli spor araçlarin bile bazi göstergeleri dijital olabiliyor, ben sevmiyorum.



Bu ürünler için insanlar 100 lerce bin TL ödeme yapıyor. Bende dört gözle malzemelerimin gelmesini bekliyorum. Olay sadece Ekran sistemini araca monte etmeyle bitmiyor. Aracın beynindeki tüm sensörlerin ve döngülerin okunarak LCD ekranda oluşturulacak temaya aktarılması ve canlı verinin akış hızının bozulmaması gerekiyor. Ayrıcada 3D animasyonların ve cihaz açılış ve tepki sürelerinin çok seri olması gerekiyor. Bunları yapmak için üretici firmalar milyon dolar arge çalışması yapıyorlar.

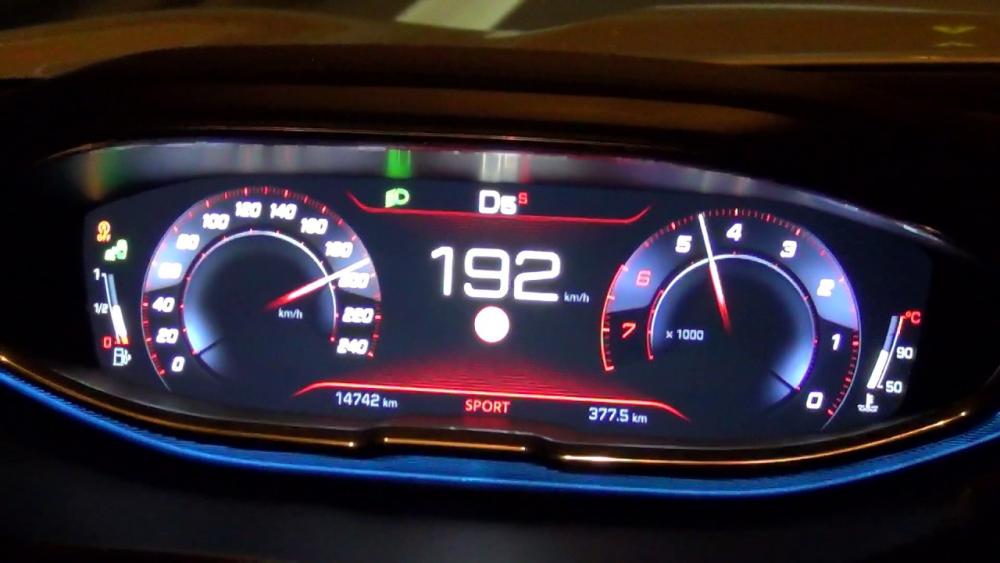

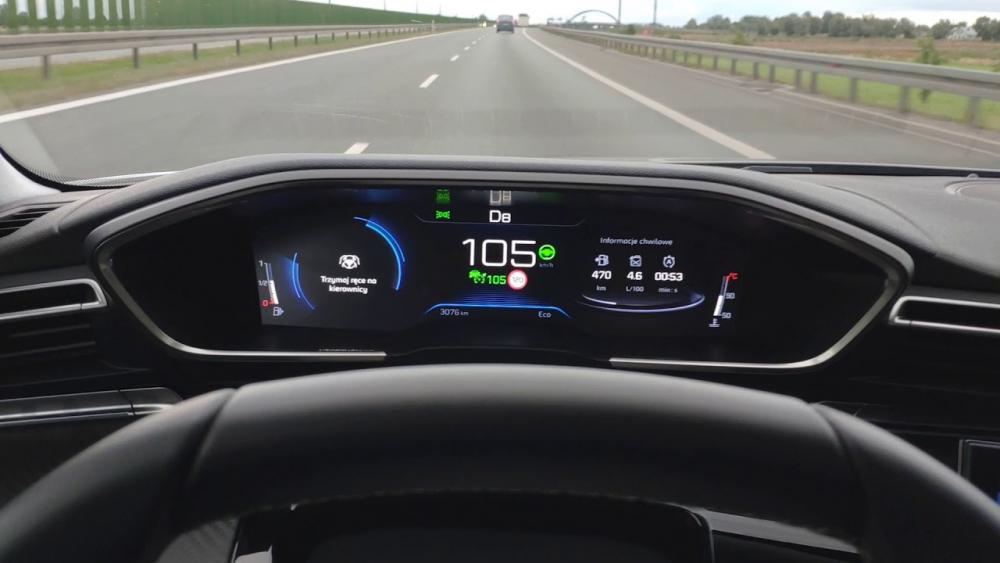

maxresdefault (1).jpg

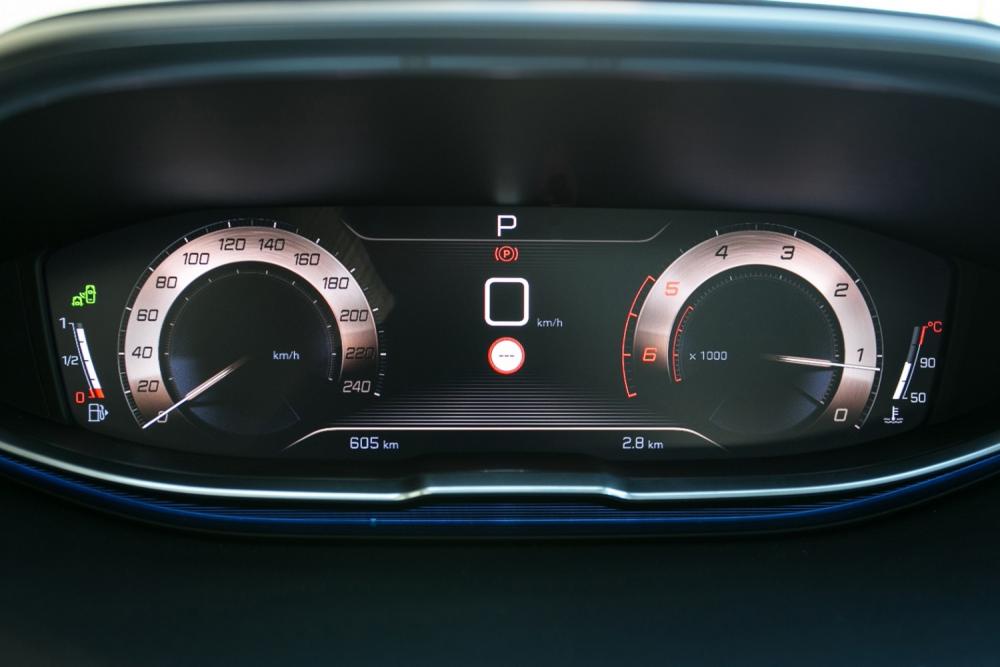

pug-3008-web2016-0074 (1).jpg


İletiyi paylaş


Link to post
Sitelerde Paylaş
